【excel图表】如何制作仿音量控制板的柱形图

1、本例的原始数据如下图1所示。

2、由于喋碾翡疼模仿音量调节盘的柱形图需要有按钮的推动槽，因此需要背景模拟这个推动槽的效果，所以需要增加辅助列，祈硗樘缎其中辅助列1是为了填充剩余的百分比，辅助列1可采用公式“C2=1-B2”，并拉拽填充；辅助列2是为了生成散点图填充按钮时的横坐标辅助列，辅助列从0.5开始以1为步长增加是为了后续散点图刚好在坐标中间。

3、选中前3列，插入-堆积柱形图，得到下图1所示；然后再次选中数据列，如图2所示，Ctrl+C，到图表区内Ctrl+V，得到图3。

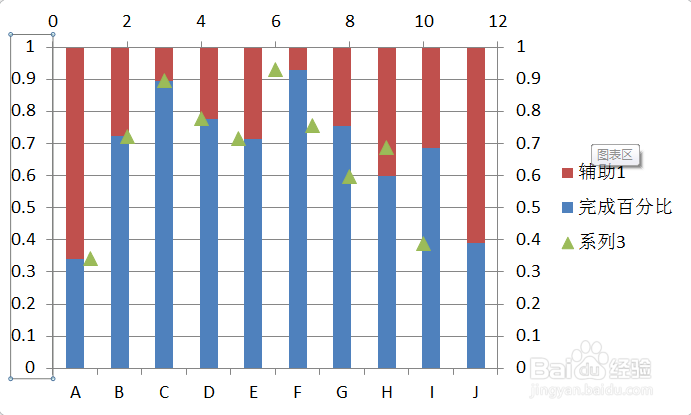

4、选中绿色部分的数据，设计-更改图表类型-XY散点图，得到图1；然后将主次坐标轴的纵轴的坐标轴格式进行设置，最大值统一设为1，得到图2；

5、选中散点数据，设计-选择数据-设置“系列3”的数据，如图1所示，其中X轴数据设置为辅助列2的数据，Y轴数据设置为数据列数据，得到图2。

6、选取一张金属材质的按鸵晚簧柢钮图片，如图1所示，除了按钮部分需要为透明背景；选中散点数据，右键“设置数据系列格式”-数据标记填充-图片或纹理填充-选择按钮图片文件；数据标记选项设置为圆形，设置大小为18，并将标记线颜色设置为“无线条”；添加右下角的阴影，得到下图2所示。

7、美化步:1：设置次横纵坐标轴为无刻度，无坐标轴标签，线条颜色为“无线条”，设置主横纵坐标轴为无刻度，主纵坐标轴线条颜色为“无线条”，这样操作后，删去了多余的信息显示项，得到下图

8、美化步骤2：设置绘图区为“无填烫腥治奁充”，图表区填充为深灰色，并设置透明度为7%，选中图表中辅助列1的数据，填充为暗灰色。数据列设置为图案填充，选择斜线的图案，前景为浅灰蓝，背景为蓝色，如下图所示设置阴影。最后设置坐标轴的字体为白色，调整图表区大小即可得到成图，如图2所示。
