如何在MIDAS建立单元

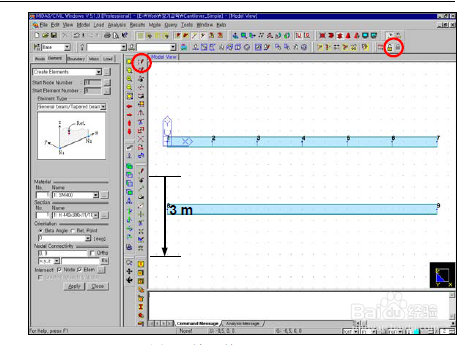

1、模型 / 单元 / 建立单元类型>一般梁/变截面梁材料>1 : Grade3 ; 截面>1 : HM 440x300x11/18节点连接( 8, 9 )

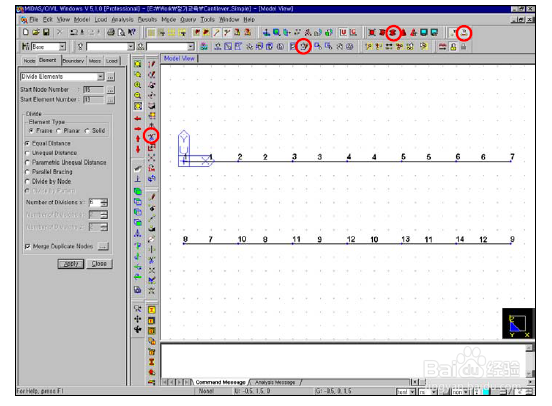

2、模型 / 单元/ 分割单元选择最新建立的个体分割>单元类型>线单元; 等间距分割数量( 6 )

3、模型/ 边界条件/ 一般支撑单选 ( 节点: 8 )支撑条件类型>Dx (开) ; Dz (开) ; Ry (开)

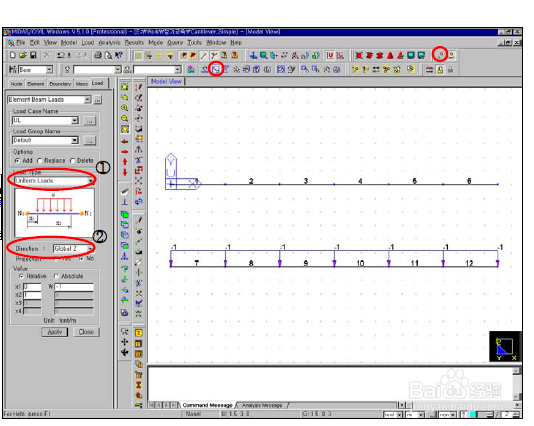

4、荷载/ 梁单元荷芙囹买乐载窗口选择( 单元: 7 ~ 12 )荷载工况名称>UL ; 选择>添加荷载类型>均布荷载树媒钸耥方向>Global Z ; 投影>No ; 数值>相对值x1 ( 0 ) ; x2 ( 1 ) ; w ( -1 )

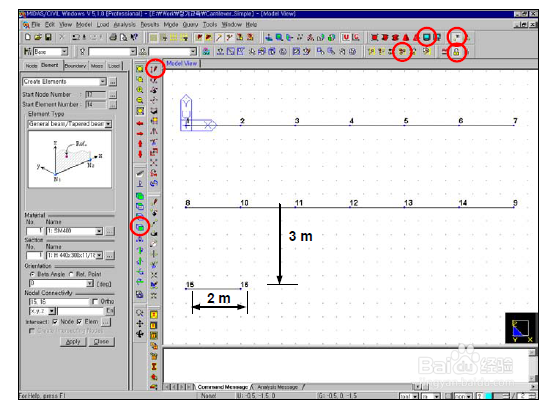

5、模型 / 单元/ 建立单元类型>一般梁/变截面梁材料>1 : Grade3 ; 截面>1 : HM 440x300x11/18节点连接( 15, 16）

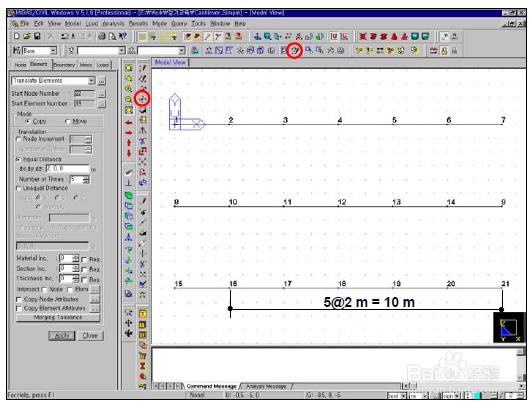

6、模型 / 单元/ 移动和复制选择最新建立的个体形式>复制; 移动和复制>等间距dx, dy, dz ( 2, 0, 0 ) ; 复制次数( 5 )
