为图表添加数据钻取功能

1、创建 Web 应用程序，并添加一个页面报表

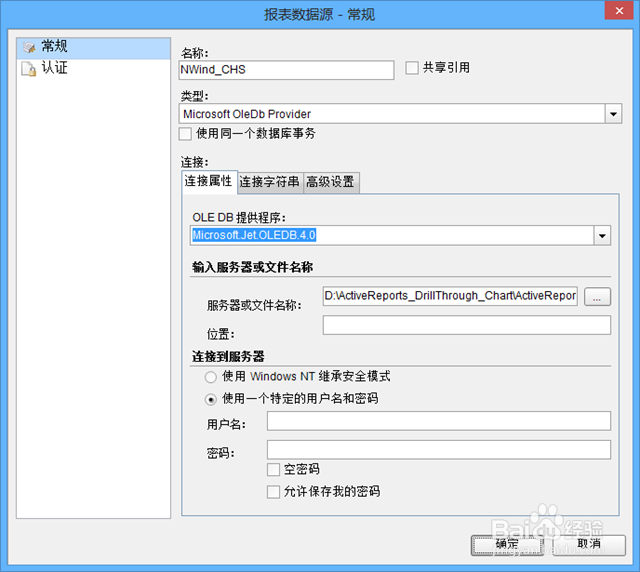

2、添加报表数据源打开报表设计界面，从VS的菜单中选择 【视兔脒巛钒图】 >> 【其他窗口】 >> 【报表资源管理器】，以打开ActiveReports的报表资源管理器，在资源管失窝蜜琶理器的数据源节点中右键添加数据源，并按照以下截图设置属性名称：NWind_CHS类型：Microsoft OleDb ProviderOLE DB 提供程序：Microsoft.Jet.OLEDB.4.0服务器或文件名称：D:\ActiveReports_DrillThrough_Chart\ActiveReports_DrillThrough_Chart\Data\NWind_CHS.mdb

3、在添加的数据源 NWind_CHS 上鼠标右键添加数据集，并设置以下属性：

4、设计DashBoard报表模板，添加图表从VS工具箱的 ActiveReports 分类下将 Chart 拖拽到报表设计界面，图表类型选择柱形图

5、选中Chart之后从属性窗口中的命令链接区域点击【图表数据】命令，并设置以下属性：【图表-常规】选项设置：

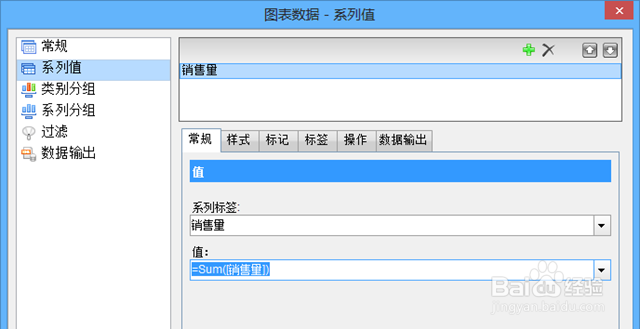

6、【图表-系列值】选项设置：

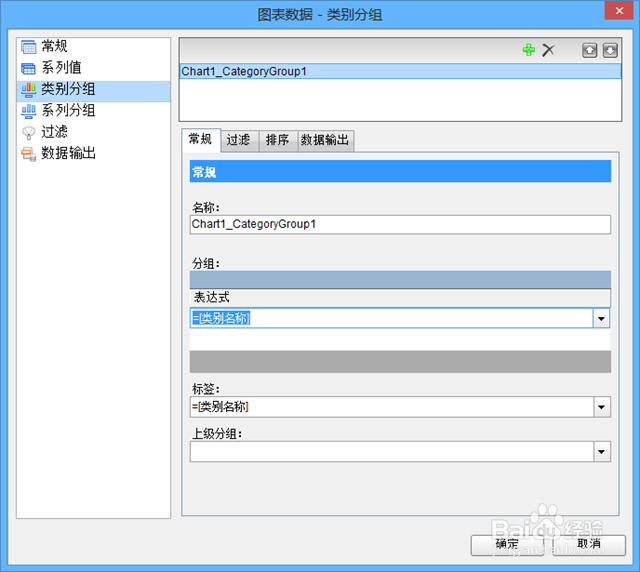

7、【图表-类别分组】选项设置：

8、以上就是图表的全部选项设置，得到以下结果：

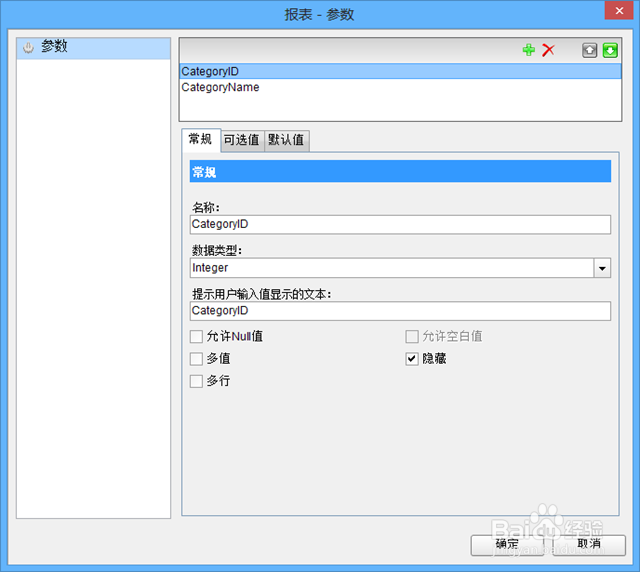

9、添加一个名为 rptOrderDetailsForSub.rdlx 的RDL报表，并按照以下设置相关属性。1、打开报表设计界面2、在报表资源管理器的参数节点中添加以下两个参数，用于实现主报表和明细报表之间的数据传递，因为我们需要显示一类产品的全部订单，所以我们需要传递产品类型编号名称：CategoryID、数据类型：Integer、隐藏：选中名称：CategoryName、数据类型：Integer、隐藏：选中

10、添加韫蛛泌尾报表数据源，数据源创建方式参考【第二步】中的方法4、添加数据集常规-名称：OrderDetails为剞麽苍足数据集添加参数是为了，接受主报表传递的产品类型编号，然后作为SQL查询语句的参数值参数-名称：Param、值：=[@CategoryID]

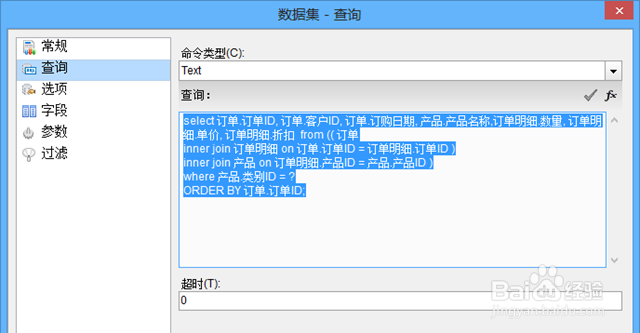

11、在设置好数据集的参数之后，我们需要提供数据源的查询SQL语句：

12、建立主报表和明细报表之间的参数关系再次打开主报表，选中觊皱筠桡Chart控件，在属性窗口的【图表数据】命令链接，切换到【系列值-操作】页面，设置以下属性，以建立主报表和明细报表之间的关系

13、通过以上操作，我们完成主报表和明细报表的全部创建工作，接下来就是在页面中显示报表。
