倒角剖面修改器

1、根据倒角剖面修改器的解释就应该有所了解，要想使用它必须具备两条线，一条线作为路径，另一条线作为截面，如图所示。

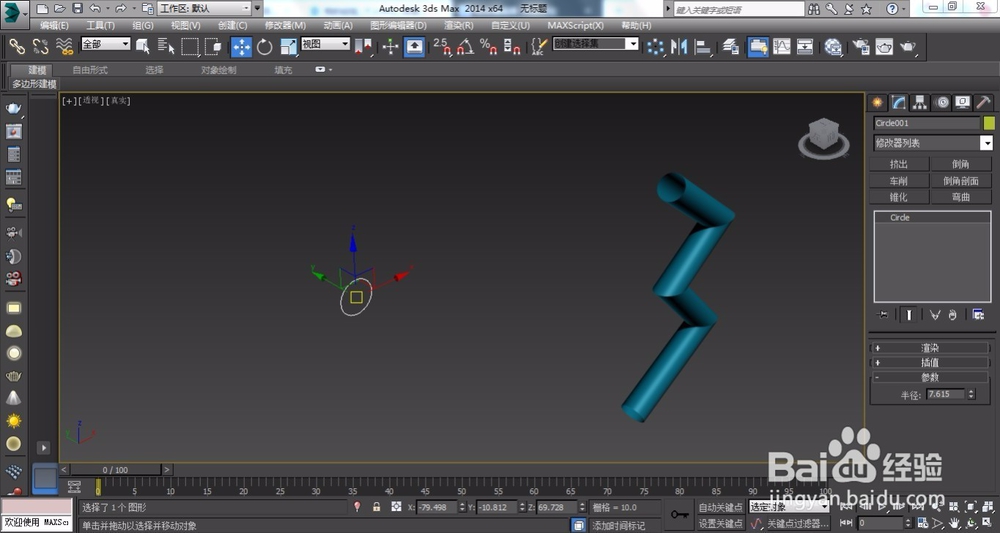

2、图纸里面是我随意画出的一个圆形和一条曲线，我们先把圆作为路径，曲线作为剖面，运用一下倒角剖面修鸷拳林根改器，看一下是什么样的效果。

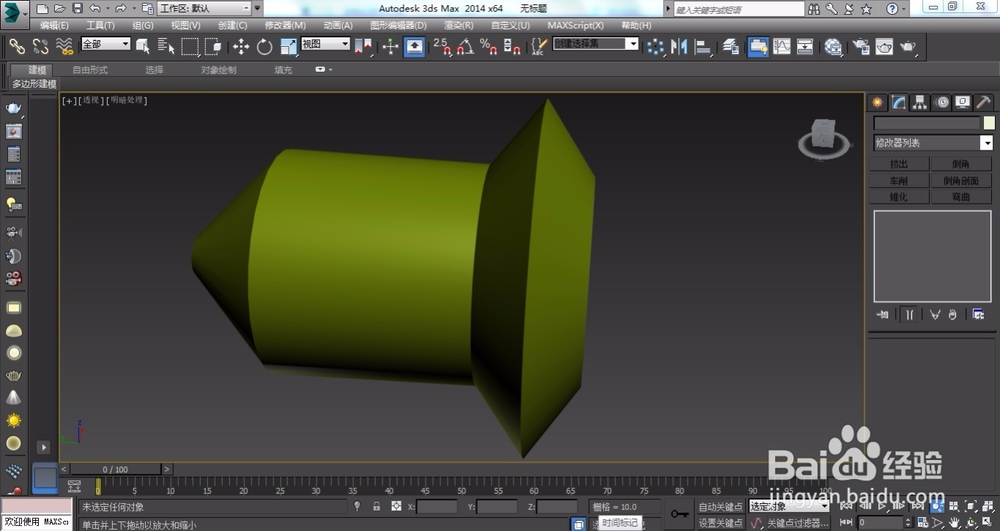

3、然后我们在把曲线作为路径，圆作为剖面，运用一下倒角剖面修改器看一下最终的效果。

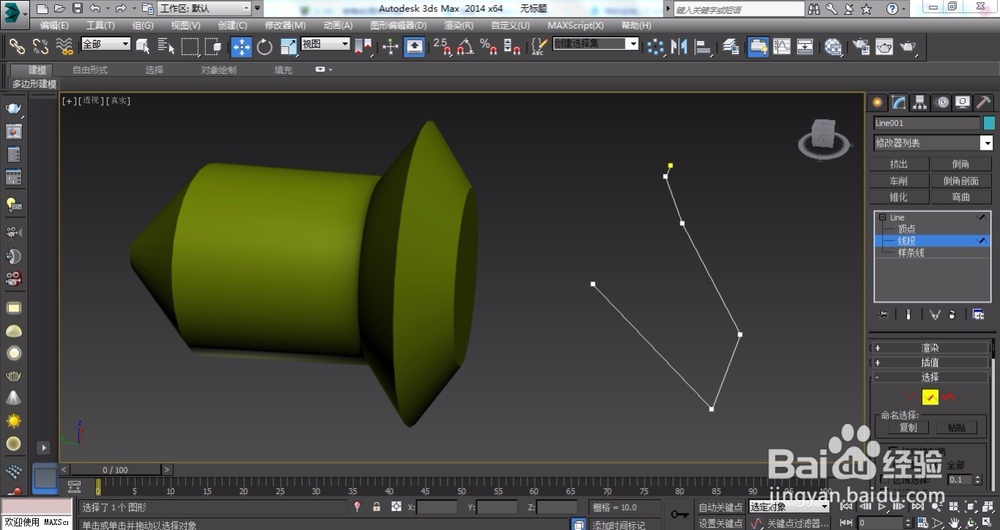

4、在运用剖面修改器之后，我们还可以通过修改路径，来改变最终效果图纸的样式，如图我们把圆的半径变小一点看一下。

5、我们返回到倒角剖面修改器之前的状态，看一下以曲线为路径，圆为剖面，并改变曲线，图形会是什么样的变化。

6、如果我们已经绘制出我们想要的图形效果，踊辽嚏囱此时路径已经不需要了，可以隐藏路径，也可以把效果图转变为可编辑多边形，之后删除路径即可。
