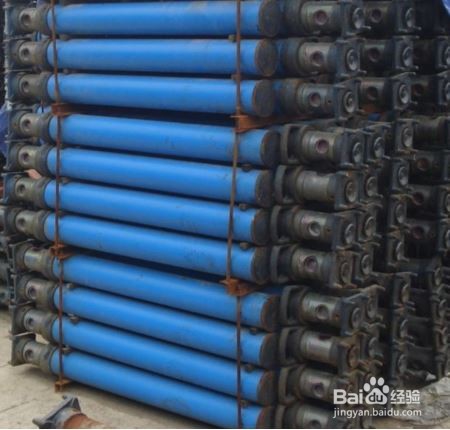

DW08-300/100单体液压支柱的工作过程以及参数

1、DW08-300/100单体液压支柱工作过程(1)工作过程主要分为升柱、初撑、承载、回柱四个阶段：升柱阶段，将注液q插入三用阀中，通过螟舂杷髯乳液泵站的工作压力(15～20 mpa) 工作介质(含m10乳化剂 1%～2%乳化液) 注入支柱内腔，待工作介质充满内腔后迫使活柱升高。(2)初撑阶段，当活柱升高 h 撑紧支护工作面后，拔出注液q。此时，支柱内腔的工作压力等同于泵站工作压力，支柱给予支护工作面的支撑力称为初撑力。

2、(3)承载阶段，随着工作时间的延长，支护工作面作用在支柱顶盖上的载荷不断增加。当支疳绣檩倪柱承受的载荷超*过了额定工作阻力时，三用阀中的安全券褡伤阃阀被打开，内腔液中煤体机械外溢，腔内压力随之降低，活柱下缩; 当支柱承受的载荷低于工作阻力时，安全阀关闭，使支柱重新达到平衡。(4)回柱阶段，打开三用阀中的卸载阀，支柱内腔工作液体由卸载阀排至采空区，不予回收。活柱在自重作用下回缩，完成降柱目的。这样，支柱前移，循环工作。

3、2.DW08-300/100单体液压支柱技术参数型号：DW08-300/100D：单体液压支柱W：注液方式为外注式08：大支中煤撑高度800mm300：承重力300KN100：油缸直径100mm工作行程：227mm小支撑高度：273mm重量：26KG材质：27simn
