AutoCAD如何修剪填充图案

1、绘制一个矩形并填充图案如下图所示：

2、在填充区域内绘制一个图形圆；

3、我们尝试将圆内的填充图形删除，菜单选型【修改】─【修剪】，或者在命令栏输入【TRIM】命令。

4、选择填充的图块和图形圆。

5、单击鼠标右键或按【Enter】键，鼠标左键点击圆形内需要修剪的图形。

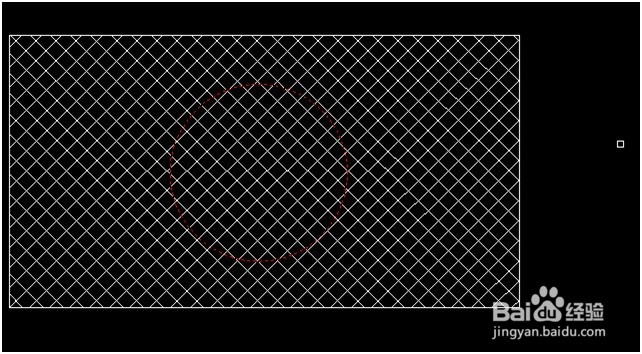

6、操作完成后，圆形内的填充图形并没有被修剪，如下图所示。

7、单击填充图块，打开【图案填充编辑器】

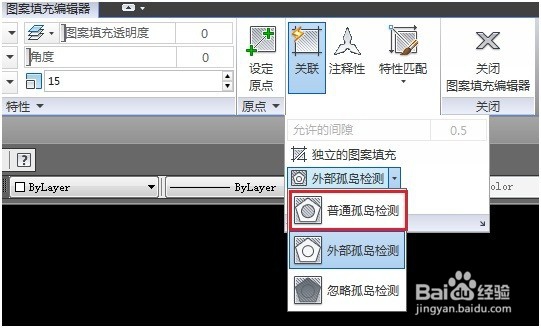

8、单击【图案填充编辑器】的【选项】，单击【孤岛巷佯袜瘫检测】，弹出【普通孤岛检测】、【外部孤岛检测】、【忽略孤岛检测】三个选项，我们选择【普通孤岛检测】，鼠标左键单击【普通孤岛检测】进行设置。

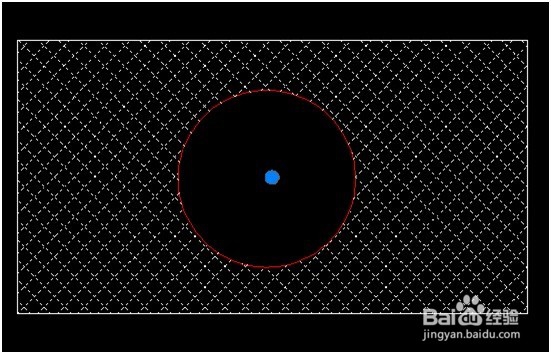

9、选择完后圆形内部的填充图案就被修剪了，如下图所示

10、按下【Enter】键或单价鼠标右键确认，最终的显示效果如下图所示：
