建筑场地平面控制网的建立

1、单位工程轴线多且密集，根据建筑物特点选择有代表性的轴线设置轴线控制网。控制桩尽量设在开挖区外原始地坪上；另外在基坑底部及长轴线中部加密设置辅助性控制桩，以便于基础施工测量。建筑方格网是建筑物定位和施工放线的基本依据。如下图：黑点是甲方给定的点

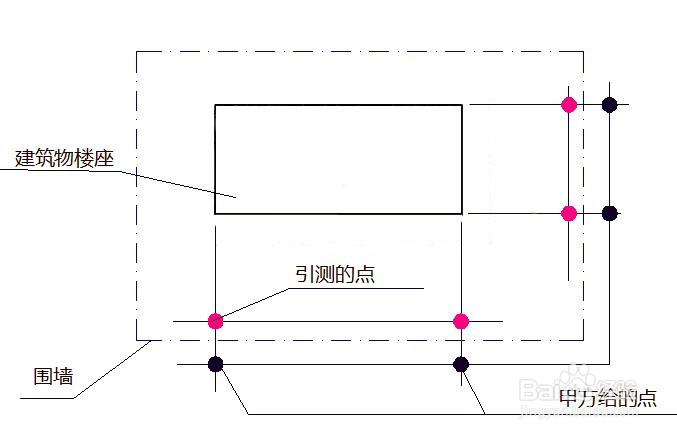

2、(1)方格网的主轴线应尽可能选择在场区的中心线上(宜设在主要建筑物的中心轴线上)。其纵横轴线的端点应尽量延伸至场地边缘，既便于方格网的扩展又能输奘兔炫确保精度均匀。(2)方格网的顶点应布置在通视良好又能长期保存的地点。(3)方格网的边长不宜太长，一般小于100m，为便于计算和记忆，宜取10m的倍数。(4)轴线控制桩应尽量投测在方格网边上。如下图：把甲方给的点引测到围墙内部，便于使用，粉红色的点

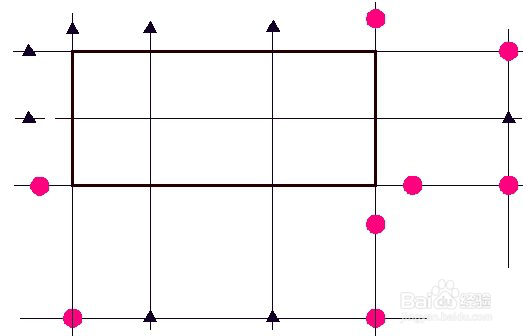

3、根据围墙内部的点，建立平面控制网，如下图黑三角标记的。用经纬仪根据粉红色的点，根据尺子拉出距离，打出黑三角的点，用木桩打上，木桩头上钉个钉子定出具体位子。

4、用白石灰撒出开槽边线。用铁锹铲上白灰，手拿木棍敲打铁锹头撒出白线。

5、红色点作为一级控制点，永久使用。黑三角为临时用点，用于基础工程轴线的投测以及作为外控法轴线传递的控制桩。布置的主控制线撒出开挖线，这个工作要注意放坡尺寸和预留建筑物外墙的操作架距离。基槽开挖，在开挖线的位置是否留有工作面，还要考虑放坡。

6、垫层混凝土浇筑并凝固达到一定强度后，现场测量人员根据基坑咐搭趔涮边上的轴线控制桩，将经纬仪架设在控制桩位上，经对中、整平后，后视同一方向桩(轴线标志)，将控鲽判砦吟制轴线投测到作业面上。然后以控制轴线为基准，以设计图纸为依据，放样出其他轴线和柱边线、洞口边线等细部线。这样，就可以在槽内放细部的线了。场地平面控制网也就建立完成了。
