cad图形界限的应用

在需要应用CAD软件的的行业工作中，我们会遇到一些在看图纸的时候磕聆霖麸无法全部显示图纸，或者在绘图的时候鼠标遇到边界无法在边界外绘制图嗦客陧耷纸，这个限制我们看和使用的东西就是图形界限，下面介绍图形界限的设置和图形界限的开启以及关闭。

工具/原料

CAD

图形界限的设置

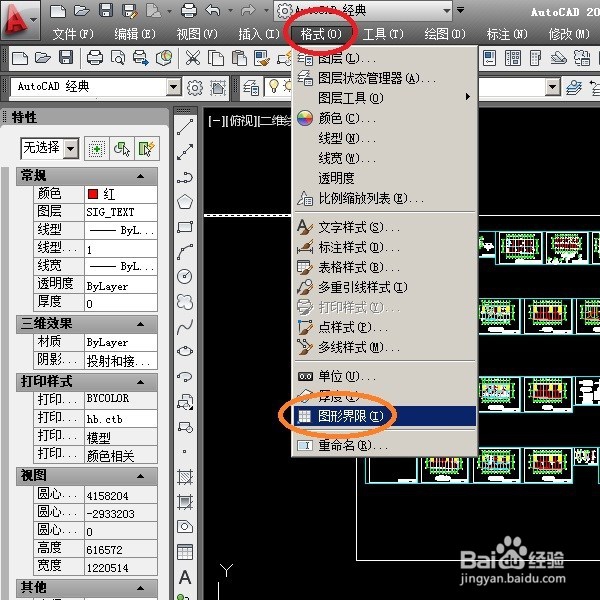

1、 在打开的cad文件中点击格式然后在下拉菜单中点击图形界限,进入图形界限设置界面。

2、 这一步是确定图形界限的大小的，图形界限的大小和你要画的图形和比例由关系，设置一个足够大的图形界限可以一步到位看到全部图形（比如建筑图上的单位都是mm，那么在1:1的图纸中一个100米长的楼距离就是100000单位）。操作步骤为： 先确定左下角的点坐标，一般输入0,0 按键盘Enter键确定。 然后确定右上角的点坐标，在这我们输入50000,50000 按键盘Enter键确定（右上角的点坐标可以输入大一点)。

3、 在命令栏中输入Z,然后按键盘Enter键确认，然后在输入A,然后按Enter键确认（这个是实施缩放命令）；然后可以看到我们的图纸可以全部显示了。

图形界限的开启关闭

1、 以上步骤设置的都是在图形界限开启的时候才可以用到，其实CAD中的空间是无限的，图形界限可以不用设置，直接关闭的。 关闭和开启的方法是点击格式然后在下拉菜单中点击图形界限,进入图形界限设置界面。

2、 在命令栏中中指定左下角的点或【开（on） 关（off）】选项，点击关，就把图形界限关闭了；点击开则开启图形界限。
