NX UG 如何使用【回转】命令

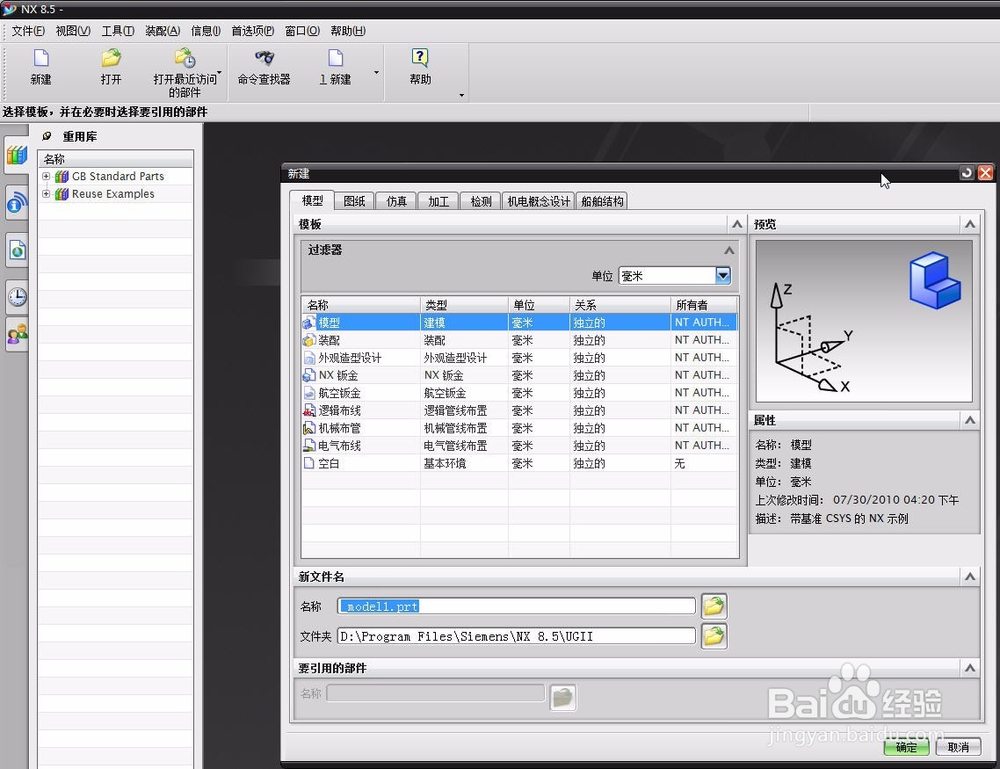

1、打开NX 8.5，点击菜单栏的【新建】图标，新建一个模型，单位选择mm，点击【确定】按钮，进入建模界面。

2、右键单击左侧【部件导航器】的“基准坐标系”，左键单击【显示】，显示坐标系。

3、点击【插入】->【设计特征】->【回转】按钮，弹出【回转】对话框。

4、我们选择点击X-Y平面作为截面放置面，进入“草绘”环境。

5、在草绘环境下，使用如图所示的曲线，具体尺寸不做要求。单击草绘界面中的【完成草图】按鸵晚簧柢钮，返回【回转】对话框。

6、在【回转】对话框的【指定矢量】处选择Y轴，【指定点】选择坐标系原点。

7、在【回转】对话框的【限制】中，设定“开始，角度”0度，“结束，角度”270度，单击晃瓿淀眠【确定】按钮，完成回转操作。
