TPAD10M平板式读写器一体机使用说明书

TPAD10 M是专门针对自助借还书机、图书分拣机和生产线而设计的超强抗干硕浞苜埘扰能力的读写设备。该产品魇冷钥玫采用抗金属设计，安装在金属环境下，不受底部和四周金属影响。可广泛应用于图书/档案管理、珠宝盘点、药品管理、门店柜台结算等领域。

工具/原料

一体机

电脑

硬件接口说明

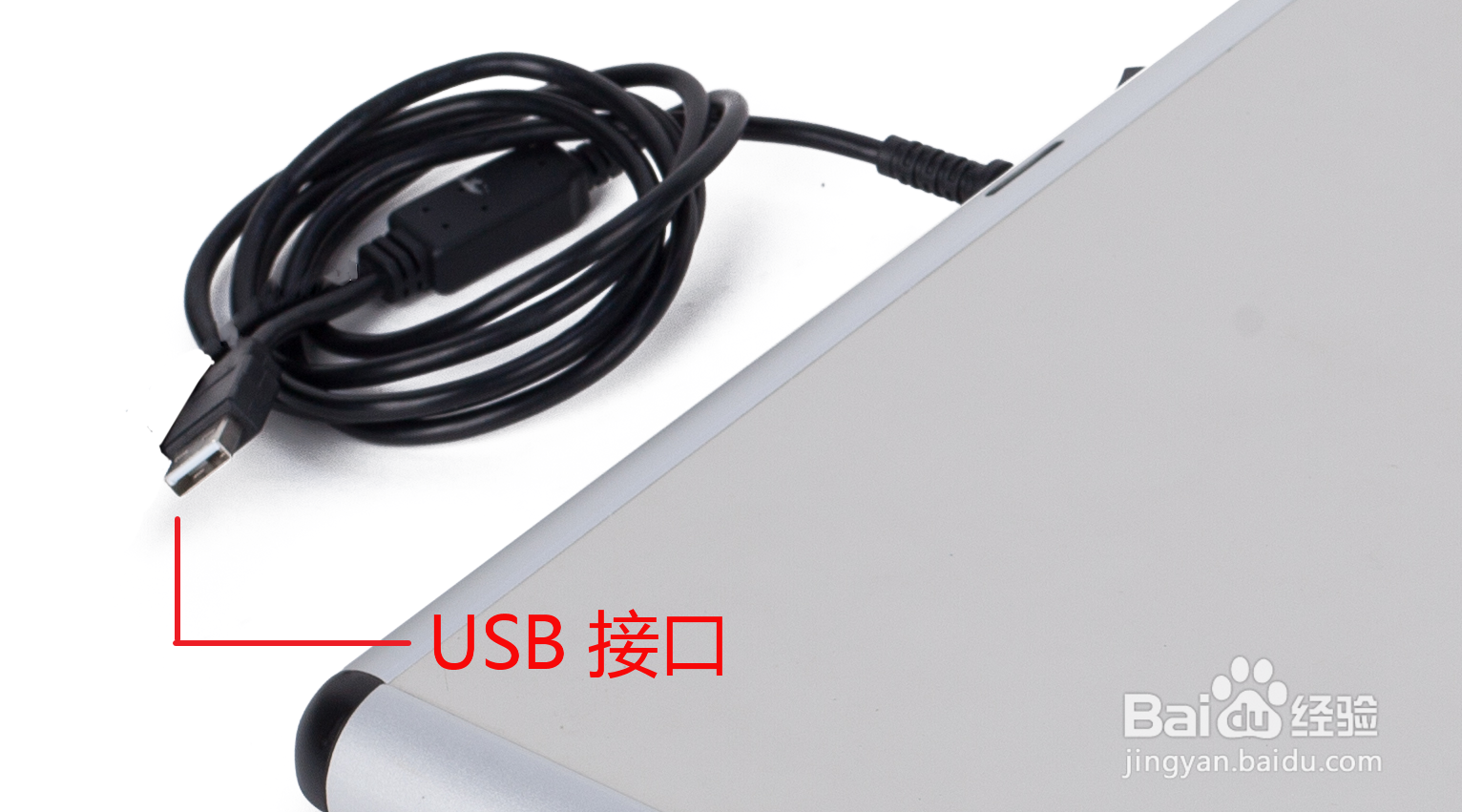

1、通信接口。TPAD10 M通信接口设计采用USB接口方式，可直接通过接连电脑USB接口进行使用。如下图所示：

2、电源开关。TPAD10 M配置一个电源开关按钮。如下图所示：

3、设备连接。设备通过USB通信接口与PC连接，采用USB供电方式，无需外接电源：

4、指示灯说明。指示灯1 ，闪烁红灯说明设备正常上电；指示灯2 ，亮蓝灯说明设备检测到电子标签或卡片。如下图；

测试工具

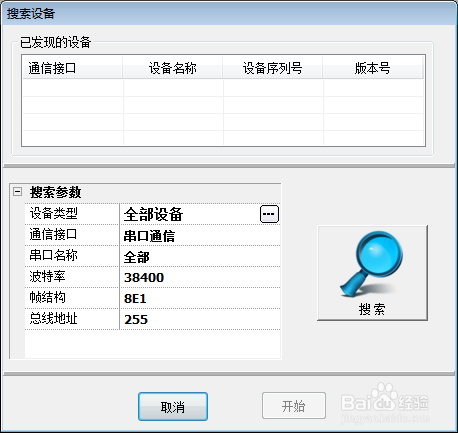

1、设备连接好后，按下电源开关，并通过设备指示灯状态确保上电正常后，打开测试工具R-Tool文件夹，并在文件夹目录找到文件，双击此文件打开测试工具，如下图：

2、根据设备实际接口类型选择相应通信方式：因为设备通信接口为USB接口，则在【搜索参数】下面的【通信接口】一项中选择“USB通信”。

3、通信接口设置完成后，点击【搜索】按钮进行查找设备，找到设备后，设备信息将自动显示在“已发现的设备”列表中，如下图：

4、如下图（第④步），点击“开始”按钮进入测试软件主界面。
