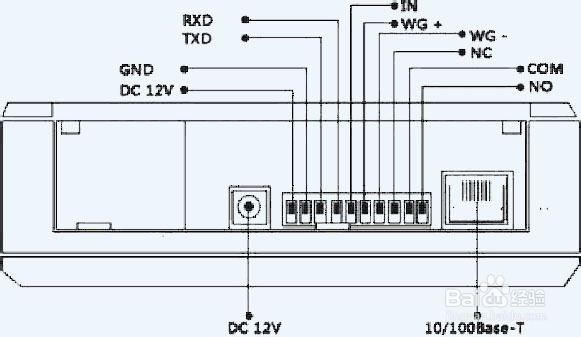

拍照门禁机与配件接线图

1、确定拍照门禁机，电子锁，出门按钮（读卡器）的设备安装位置

2、将安装拍照门禁机的背板用4颗钢钉固定在确定的位置

3、在电脑中安装拍照门禁机系统，用网线一端插电脑网络端口，网线的另一端插交换机或直接插拍照门禁机

4、在确定电子锁固定位置安装电子锁，两根线直接连接到拍照门禁机的信号端子，如：磁力锁，电插锁一两根信号线接到拍照门禁机的COM与NC两个端子；电控锁的两根信号线接到拍照门禁机的NO与COM。

5、在确定出门按钮固定位置安装出门按钮，出门按钮的两根信号线接到拍照门禁机的CND与I鲍伊酷雪N接线端子。如需要刷卡出门，在确定拍照门禁机读卡器固定位置安装拍照门禁机读卡儡泌掩羞器，拍照门禁机读卡器读卡器的12V跟GND信号线接到拍照门禁机的12V与GND接线端子，拍照门禁机读卡器的两根维庚26信号线相对应接到拍照门禁机的WG跟WG1。

6、遥控器接收器的12V跟GND的电源信号线接到拍照门禁机的12V跟GND电源信号端子，遥控器接收器的NC与COM接到拍照门禁机的IN与CND的接线端子。

7、用一根线把拍照门禁机的12V与COM连接。

8、无线门铃接收部分直接插在220V电源上面，可以直接在无线门铃接收部分设置铃声，另外能按的那部分贴到确定门钤的固定位置。
