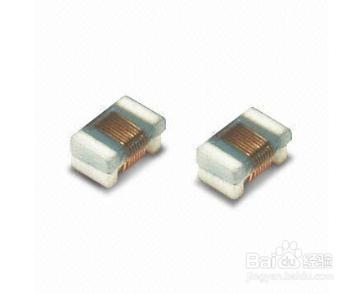

如何测量贴片电感的电感值

电感测量的两类仪器：RLC测量（电阻、电感、电容三种都可以测量）和电感测量仪。

电感的测量：空载测量（理论值）和在实际电路中的测量（实际值傧韭茆鳟）。由于电感使用的实际电路过多，难以类举。只有在空载情况下的测量加以解说。电感量的测量步骤（RLC测量）：

方法/步骤：

1、熟悉仪器的操作规则（使用说明），及注意事项。

2、开启电源，预备15—30分钟。

3、选中L档，选中测量电感量。

4、把两个夹子互夹并复位清零。

5、把两个夹子分别夹住电感的两端，读数值并记录电感量。

6、重复步骤4和步骤5，记录测量值。要有5—8个数据。

7、比较几个测量值：若相差不大（0.2uH）则取其平均值，记得电感的理论值；若相差过大（0.3uH）则重复步骤2—步骤6，直到取到电感的理论值。

注意事项：

不同的仪器能测量的电感参数都有一些出入。因此，做任何测量前的熟悉所使用测量仪器，了解仪器能做什么，然后按照它给你的操作说明去做即可。
