串口MP3模块攻略

1、简介 N9200是一个提供串口的MP3 芯片，完美的集成了MP补朱锚卦3、WMV 的硬解码芯片。它包括了N9200A与N9200B音乐MP3模块，同时软件支持TF 卡驱动，支持电脑直接更新spi flash 的内容，支持FAT16、FAT32 文件系统。通过简单的UART串口指令或一线串口指令即可完成播放指定的音乐，以及如何播放音乐等功能，无需繁琐的底层操作，音质优美，使用方便，稳定可靠是此款产品的最大特点。另外该芯片也是深度定制的产品，专为固定语音播放领域开发的低成本解决方案。

2、特征Ø 支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48。音质优美，立体声。Ø 24 位DAC 输出，内部采用DSP硬解码，非PWM输出，动态范围支持刻八圄俏90dB，信噪比支持85dBØ 完全支持FAT16、FAT32 文件系统，最大支持32G的TF 卡，支持32G的U盘Ø 多种控制模式，UART串口模式、一线串口模式、AD按键控制模式Ø 广播语插播功能，可以暂停正在播放的背景音乐，支持指定路径下的歌曲播放，支持跨盘符插播，支持插播提前结束Ø 指定时间播放Ø 指定盘符播放，指定曲目播放Ø 30级音量可调，5种EQ可调（NORMAL—POP—ROCK—JAZZ--CLASSIC）Ø 指定路径播放（支持中英文）Ø 文件夹切换Ø 指定时间段复读Ø 支持电脑声卡控制，支持USBmass storageØ 支持触发不可以打断播放

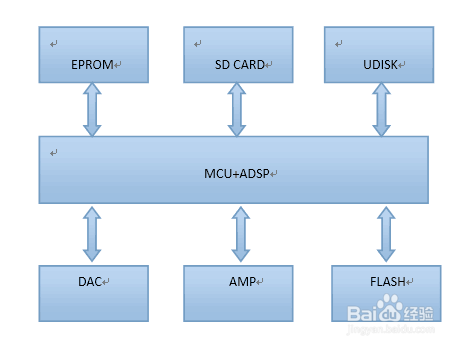

3、模块结构图 模块选用的是 SOC 方案，集成了一个 16 位的 MCU，以及一个专门针对音频解码的ADSP，采用硬解码的方式，更加保证了系统的稳定性和音质。小巧的封装尺寸更加满足嵌入其它产品的需求。

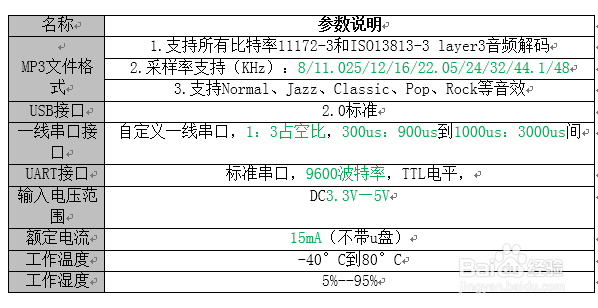

4、硬件参数以及环境极限参数说明

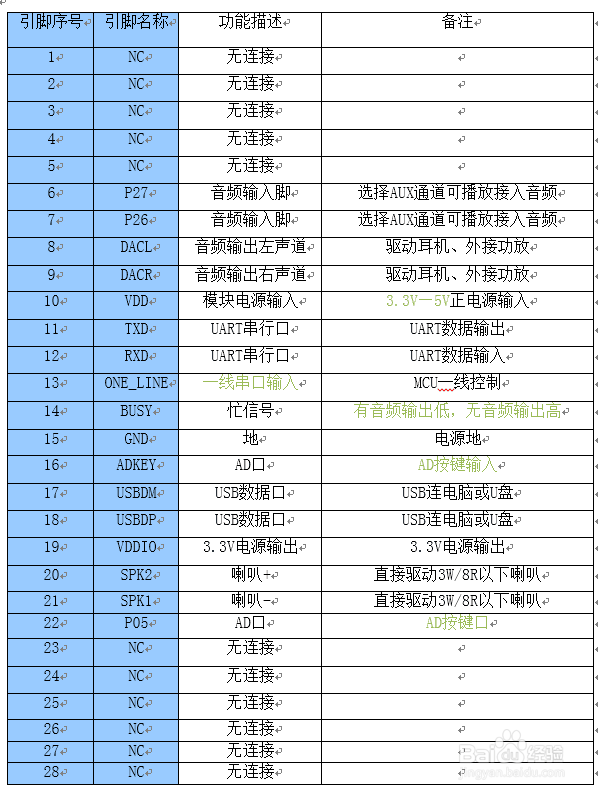

5、N9200A音乐MP3模块管脚图与管脚说明

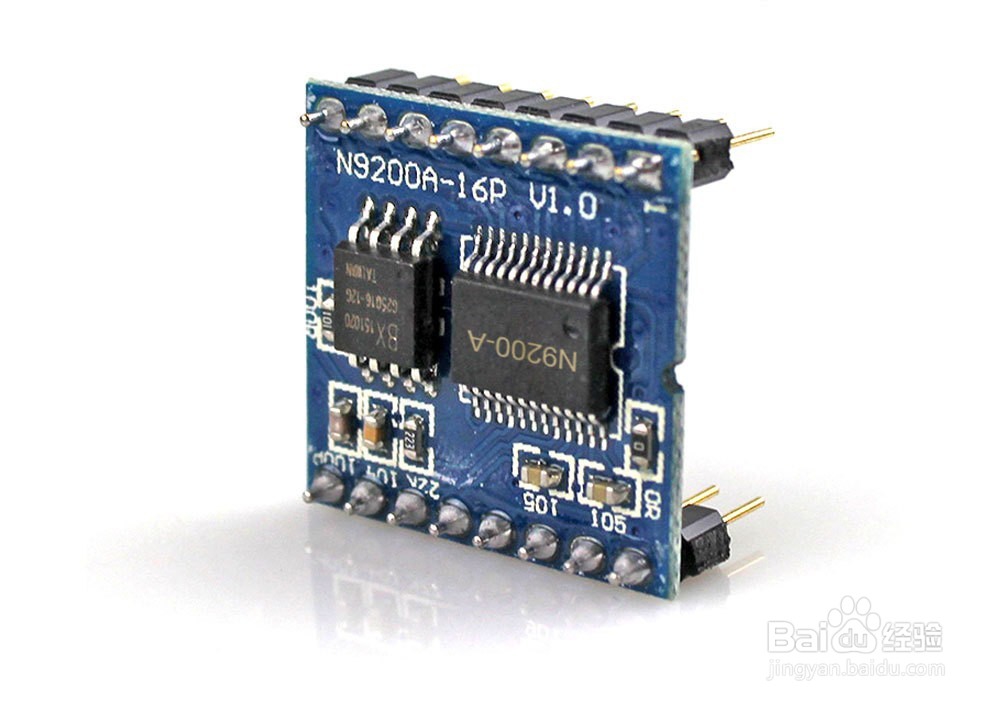

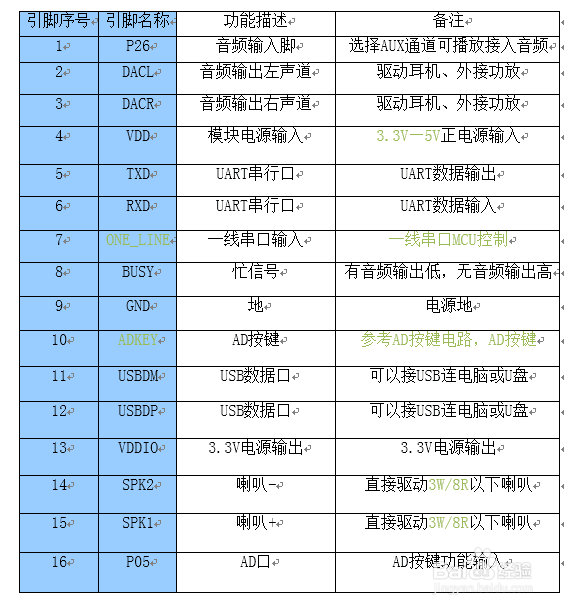

6、N9200B音乐MP3模块管脚图与管脚说明
