1、小编简单举一个例子,如图所示,现在有两个图形,model1是带有一个凹槽的平台,model2是长方体小块。两张图是分别画出来的,现在我们来把他们装配起来。

利用UG实现装配图形:[1]
利用UG实现装配图形:[1]

2、首先就在model1中点击装配导航器,进入装配界面。

利用UG实现装配图形:[1]

3、点击下方的添加组件按键,准备添加model2。

利用UG实现装配图形:[1]

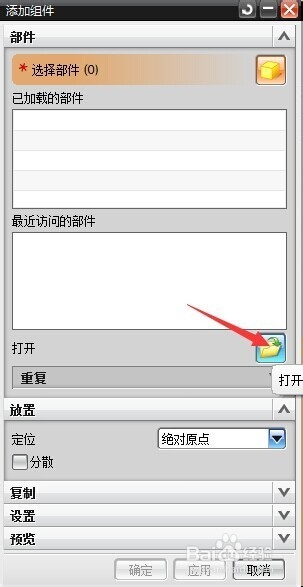

4、在添加组件编辑页面中,打开选择model2,确认。

利用UG实现装配图形:[1]

5、添加后图形如图所示,选择移动组件按键。

利用UG实现装配图形:[1]
利用UG实现装配图形:[1]

6、在移动组件编辑界面中,组件选择model2,运动选择动态,选中制定方位时,可以看到model2上出现一个移动坐标系。

利用UG实现装配图形:[1]

7、选取相应的按键即可来回移动、旋转model2。选择相应的方向可以在相应的方向上移动,选择曲线上面的点可以旋转角度。

利用UG实现装配图形:[1]

8、适当移咿蛙匆盗动以后,可以将model2放进model1中的槽位中。但是我们发现吻合的不是很好,这就需要其余的功能了,小编这里主要介绍了自由移动,非常的方便快捷,下一篇经验再讲如何结合使吹涡皋陕用使装配图装配的更好。

利用UG实现装配图形:[1]
