PLC PNP与NPN区别

1、对于电气工程师而言，在选型的时候，一般是根据设备的生产工艺来选择合适的PLC（客户要求除外，客户是上帝）来满足和实现动作要求。

2、当你PLC为PNP型时，那么你的输入端的输入信号必需为高电平，在电气上通常就是P24,那么输入端的公共端就是低电平（N24）。那么源型PLC就是电流从公共端流出，反之

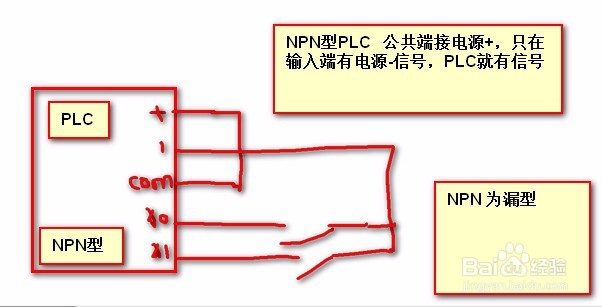

3、当你PLC为NPN型时，那么你的输入端的输入信号必需为低电平，在电气上通常就是N24,那么输入端的公共端就是高电平（P24）。那么漏型PLC就是电流从公共端流入，反之

4、选型好PLC后，一定要注意输入端的外部传感器输出的电平 。如光电开关有也有PNP与NPN之分。选型时切记细心。

5、不同的PLC接法不一样，如信捷PLC，公共端跟内部电源-相连，外部只在跟电源- 相连，PLC就有输入信号。原理：使COM端与输入端口相连。

6、西门子PLC，一般都是源型（PNP）故，COM端接电源-。PLC选择用PNP，那么光电开关也得选用PNP，PNP型光电开关输出的是高电平，所以COM端接电源 - 才能形成回路。

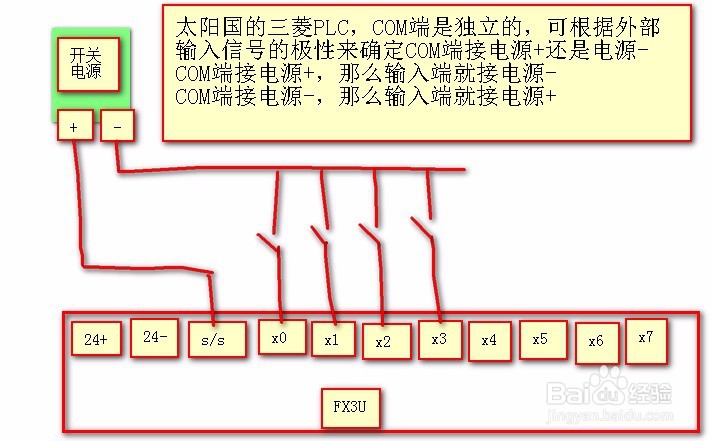

7、太阳国的三菱PLC，COM端是独立的，可根据外部输入信号的极性来确定COM端接电源+还是电源-COM端接电源+，那么输入端就接电源-COM端接电源-，那么输入端就接电源+
