单模单纤光纤收发器指示灯及故障详解

光纤收发器是现在网络传输中应用比较广泛的设备了，其特点是成对使用，体积小，传输距离远（25KM）。在实际应用中难免会琅汜踯博碰到一些故障，现整理如下，供大家参考。注：本例中以收发器A为发射端，收发器B为接收端。故障主要是结合A端且以B端所出现的故障现象为例做介绍的。

工具/原料

单模单纤光纤收发器

光纤线

相应的网络环境

常见故障现象和原因分析

1、光纤收发器指标灯所标示的工作状态：

2、正常收发器的状态（上下两排指示灯常亮，中间指示灯闪烁）：

3、光纤收发器接收端（B）双绞线（网线）链路出问题：

4、光纤收发器发射端（A）双绞线（网线）链路出问题：

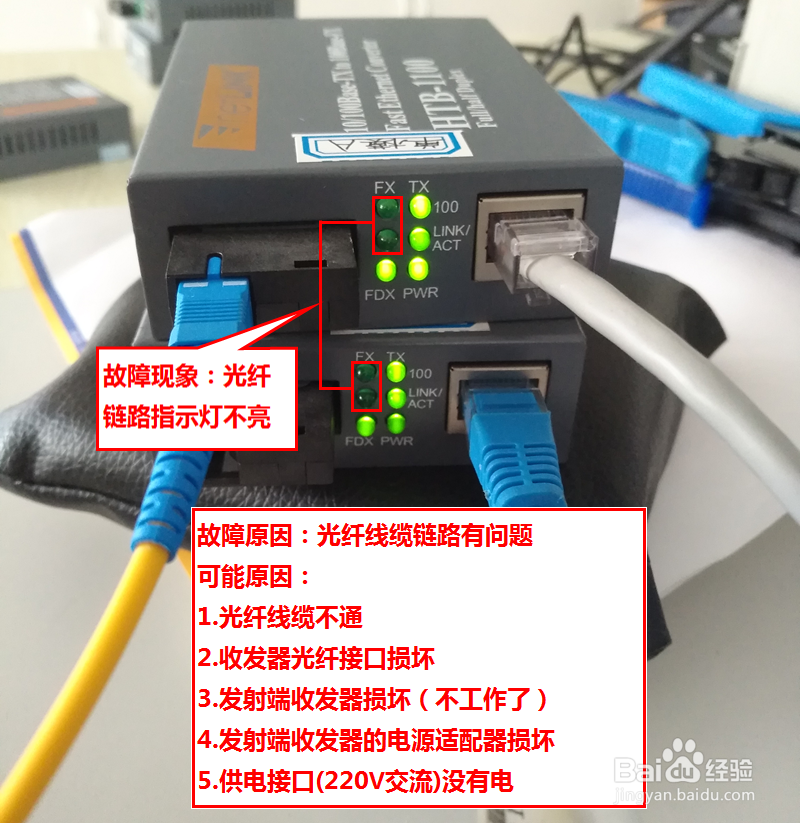

5、光纤链路不通，如下图所示，由于光纤收发器电源指示灯亮，可以看出可能是光纤出现问题，也可能是收发器A、B光纤接口出现问题，如果收发器A电源指示灯不亮，则可能出现的问题如下图所示：

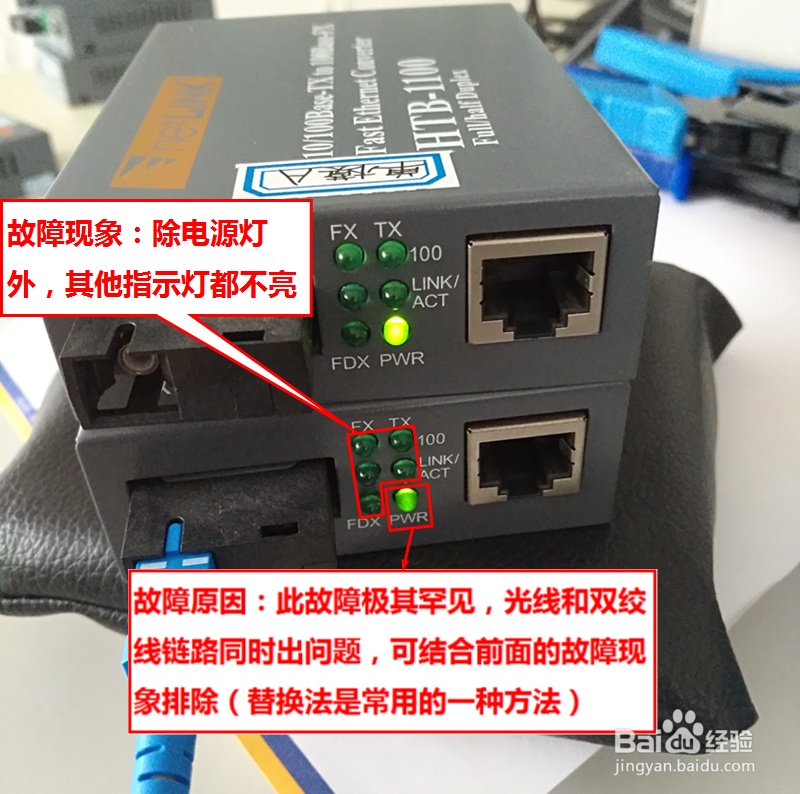

6、仅电源指示灯亮的故障：

7、总结：通过实验FDX指示施撼镉颊灯的亮灭跟双绞线的通断及工作模式有关。在出现问题后，我们一般是先将收发器的电源断一下，然后再接入，看看问题是否消失，或者用相应的收发器替掊测汹权换一下。这样可快速排除收发器本身的问题，从而快速找到故障原因。
