UG10.0如何建模圆形点心盒

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，然后另存为“圆形点心盒”。

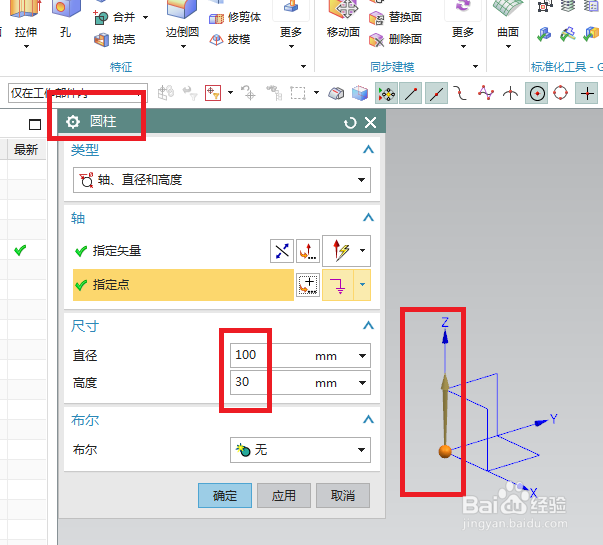

2、如下图所示，执行【菜单——插入——设计特征——圆柱体】，轴，默认Z轴，和坐标原点，设置尺寸：直径100，高度30，点击确定。

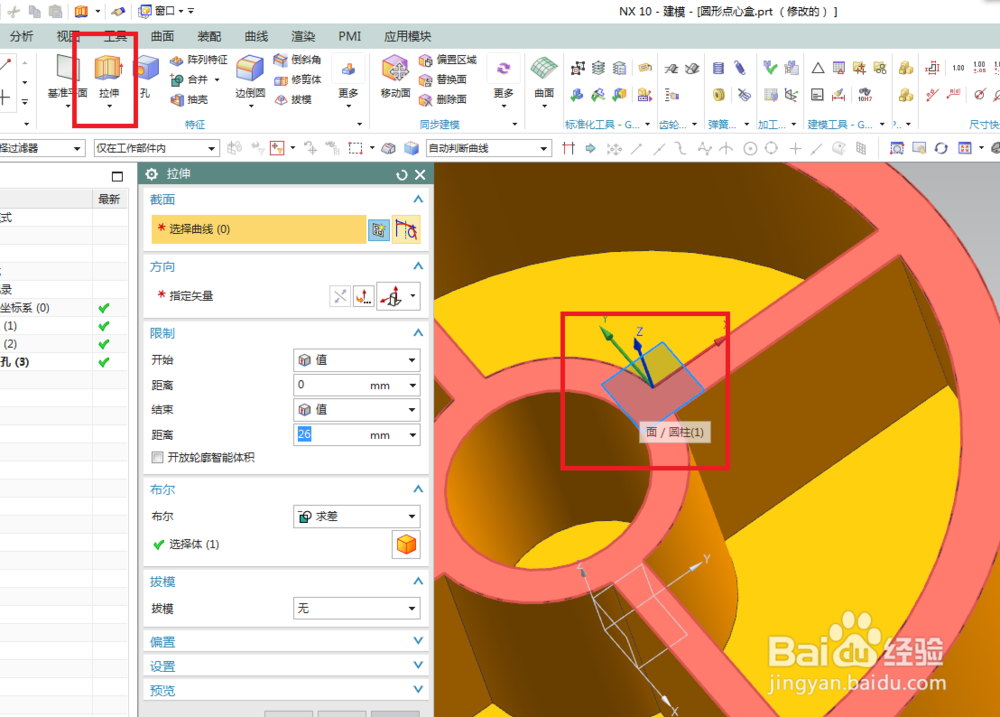

3、如下图所示，点击工具栏中的拉伸图标，点击实体中的上表面。

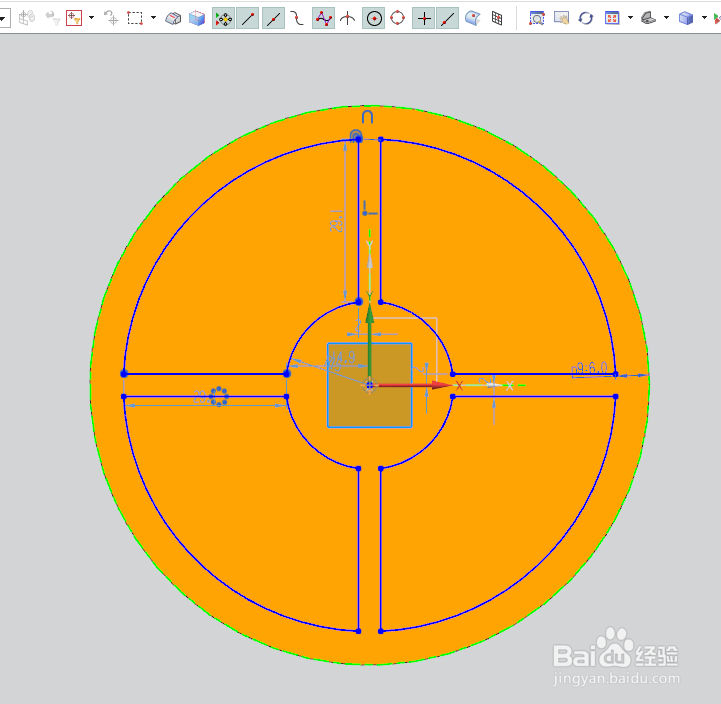

4、如下图所示，进入草图，激活偏置曲线命令，向内偏置6，激活直线命令，画横竖4条线段，激活快速尺寸命令，标注尺寸，两直线段距离桃轾庾殇4，单线距离轴2，激活快速修剪命令，将圆形裁剪成一个扇形，激活阵列曲线命令，圆形阵列，四个扇形，点击完成，退出草图。

5、如下图所示，回到拉伸对话框，设置限制，从0开始，26结束，布尔求差，点击确定。

6、如下图所示，1、点击工具栏中的“孔”图标，2、点击圆心点为位置点，3、设置尺寸：直径22，深度26，角度0，4、点击确定。

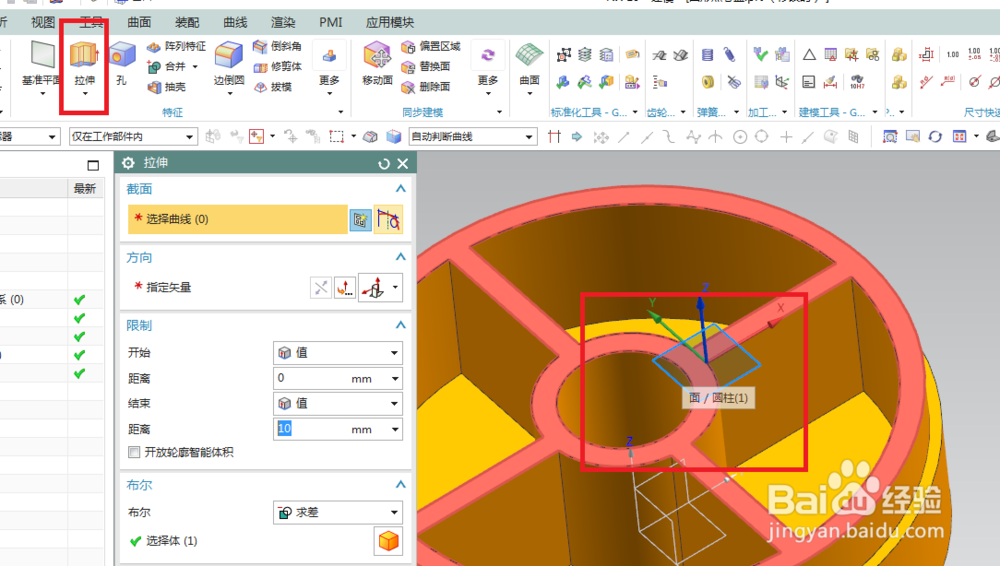

7、如下图所示，1、点击工具栏中的拉伸图标，2、点击实体上表面。

8、如下图所示，进入草图，激活偏置曲线命令，向内偏置2，激活圆命令，画一个大圆，将整个实体包裹住，点击完成，退出草图。

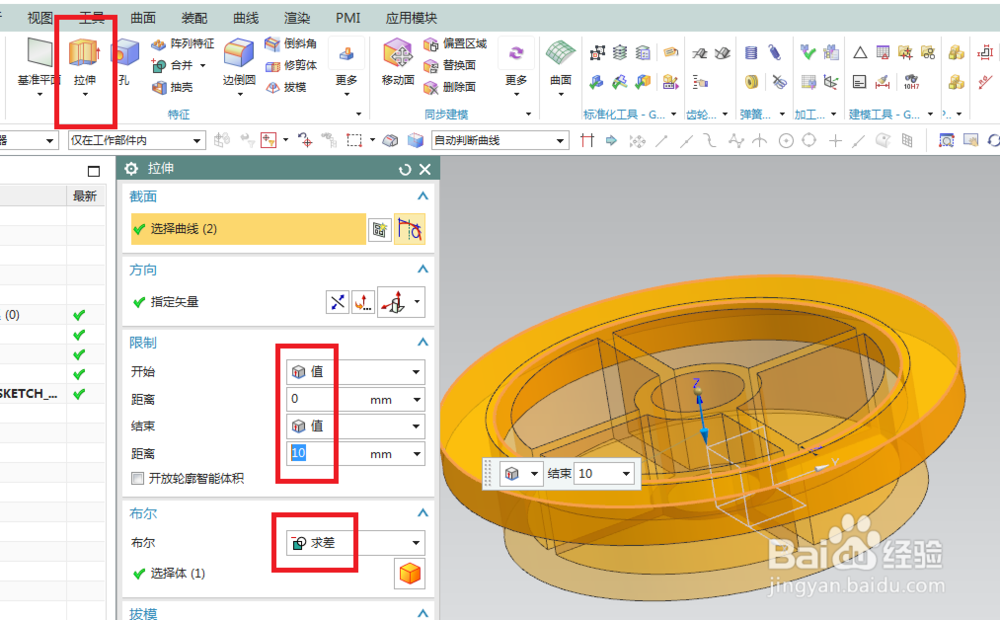

9、如下图所示，回到拉伸对话框，设置限制：从0开始，到10结束，布尔求差，点击确定。

10、如下图所示，1、点击工具栏中的拉伸图标，2、点击实体上表面。

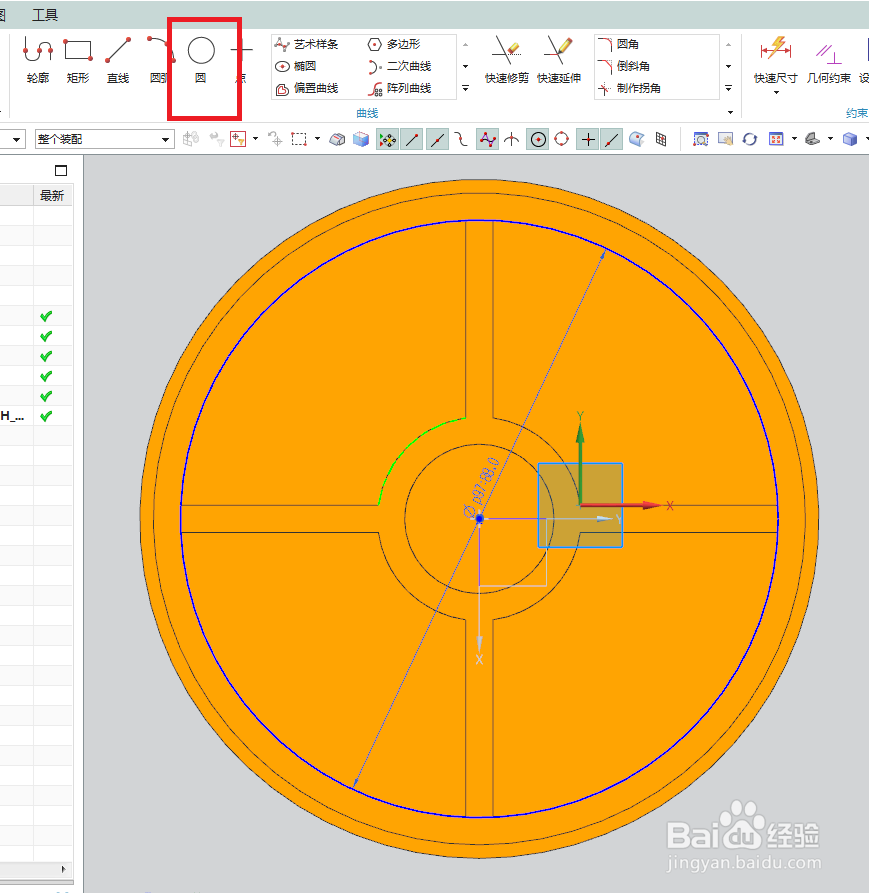

11、如下图所示，激活圆命令，画一个圆，双击修改圆的直径为ø88，点击完成，退出草图。

12、如下图所示，设置限制：从0开始，4结束，布尔求差，点击确定。

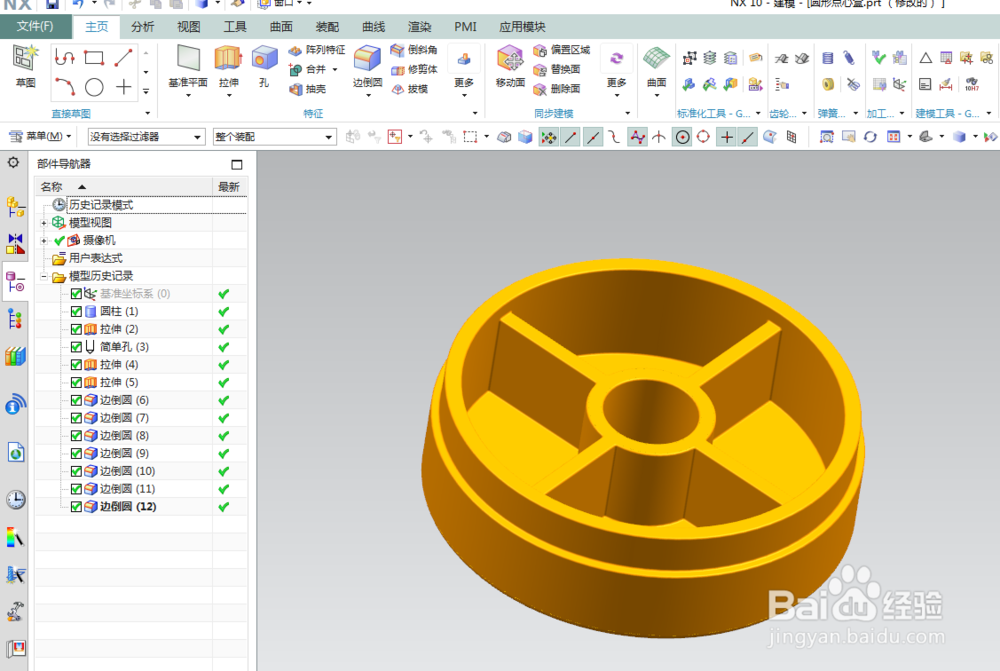

13、如下图所示，激活工具栏中的边倒圆命令，不停地进行边倒圆操作，将所有的实体边线全部倒一次圆角。

14、如下图所示，隐藏基准坐标系，将显示改成着色。

15、如下图所示，执行【菜单——视图——可视化——材料/纹理】，指定一种效果颜色给实体，然后将显示改成艺术外观。——至此，一个圆形点心盒就建模完成了。
