三开关，要控制三个电灯，请问怎么接线，求详细图纸，谢谢了

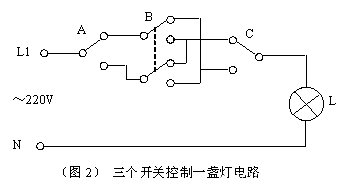

一、具体接法：火线进1中点1上下两点去3左右的上面两点3左上接右下左下接右上交叉3左右中间两点接2上下两点2中间点去灯线柱一端，灯柱2去零线。要用两个单刀双掷1和2与一个联动的双刀双掷3开关组成。

二、这是一次线路中的一种,单联3控， 首先要了解3个开关单开，与别的单开不同，这种单开有三个接钱柱，电源的火钱接入第一个开关的中间接柱。

扩展资料

怎样判断电路中用电器之间是串联还是并联？

串联和并联是电路连接两种最基本的形式，它们之间有一定的区别。要判断电路中各元件之间是串联还是并联，就必须抓住它们的基本特征，具体方法是：

（1）用电器连接法：分析电路中用电器的连接方法，逐个顺次连接的是串联；并列在电路两点之间的是并联。

（2）电流流向法：当电流从电源正极流出，依次流过每个元件的则是串联；当在某处分开流过两个支路，最后又合到一起，则表明该电路为并联。

（3）去除元件法：任意拿掉一个用电器，看其他用电器是否正常工作，如果所有用电器都被拿掉过，而且其他用电器都可以继续工作，那么这几个用电器的连接关系是并联；否则为串联。

（4）用笔画线代替导线，能用一根导线将所有用电器连起来即为串联，不能则为并联。

（参考资料 百度百科 并联）
