如何使用Ruled Linear命令创建3D实体

1、首先打开HyperMesh软件，在主界面的下方工具面板中鼠标左键勾选Geom工具栏,并单击nodes命令；

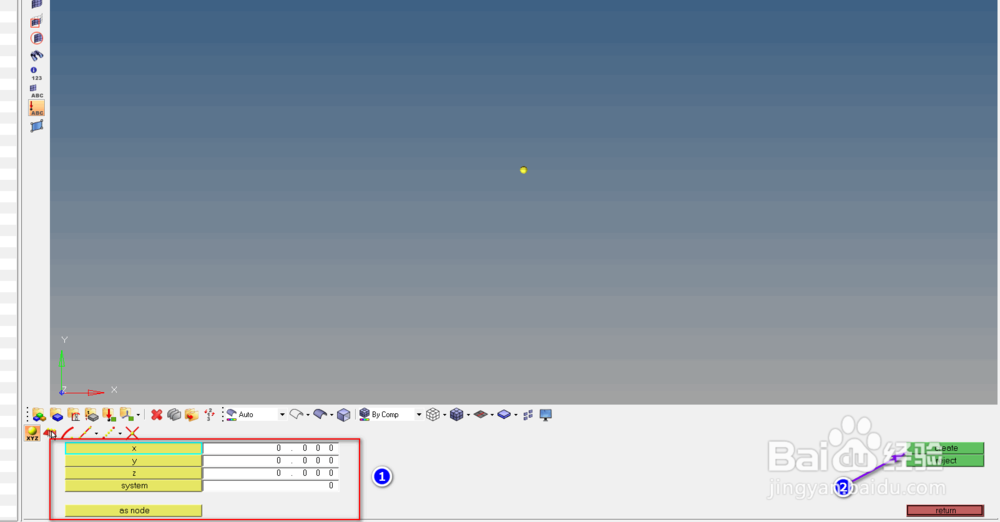

2、在nodes命令面板中我们单击XYZ，在坐标系中填写要创建临时节点的坐标（0,0,0），单击create，创建完成后单击return退出操作界面；

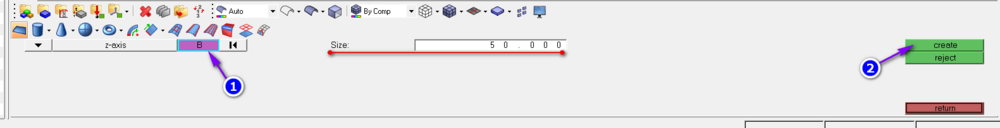

3、继续在Geom工具栏中选择surface命令，并选择square，方向选择Z-axis，基准点B选择刚创建的临时节点，尺寸Sise设置为50mm，单击create并退出操作界面；

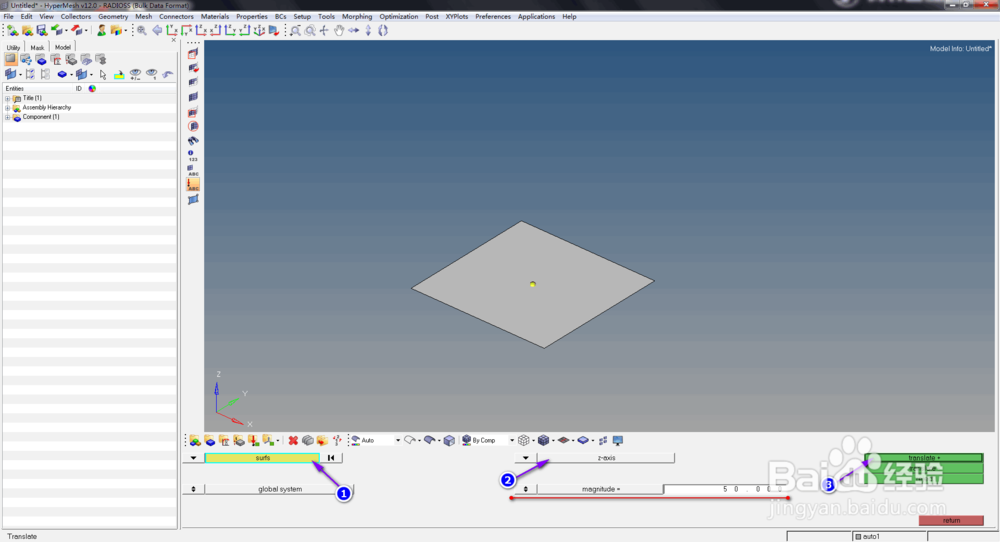

4、按住快捷键shift陴鲰芹茯+F4，即translate平移命令，surfs选择刚创建的平面，并复制平面，方向选择Z-axis，magnitude设置为50，单击translate命令；

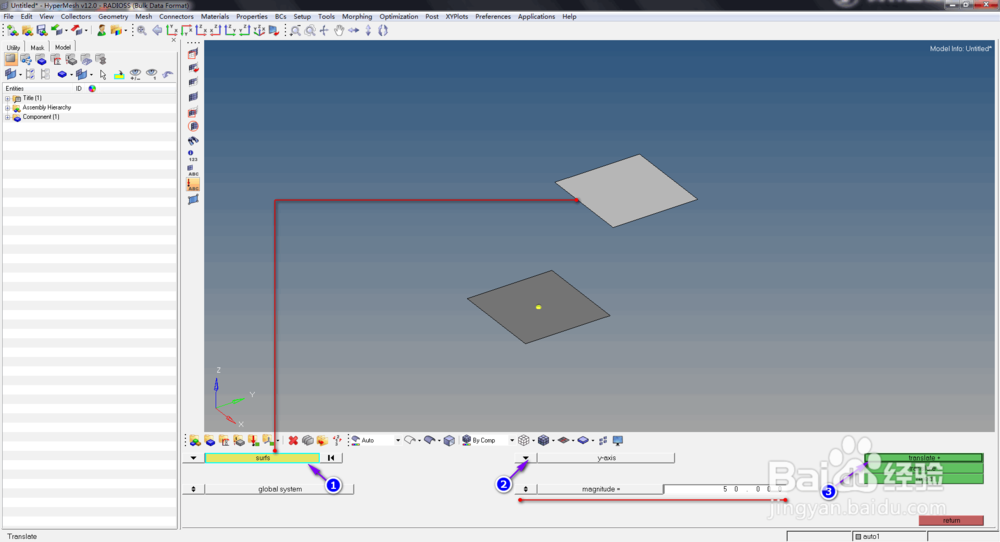

5、将复制平移后的平面继续向Y方向偏移50mm，surfs选择刚复制平移后的平面，方向选择Y-axis，magnitude设置为50mm，单击平移命令，操作完成后return退出命令界面；

6、在主界面中选择solids命令，并选择Ruled Linear选项，surf list选择图形区中的两个面，其他选择默认，单击create，这样我们就生成了一个六面体实体模型。
