Pro/e中的拐角倒角命令怎么使用

1、打开Pro/e5.0软件，新建一个实体零件，模式默认为缺省。

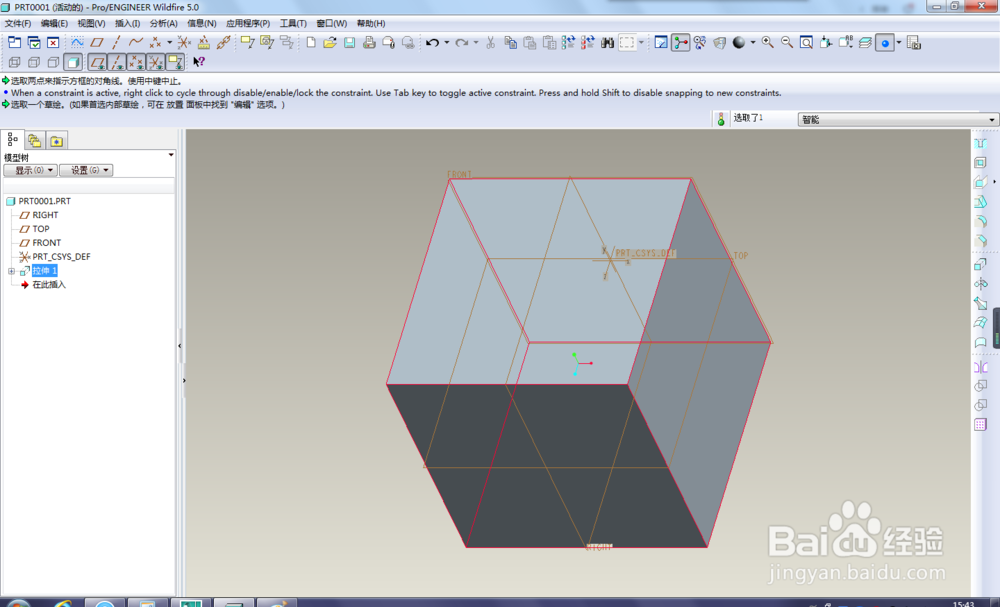

2、用拉伸命令造一个正方体作为演示所用。

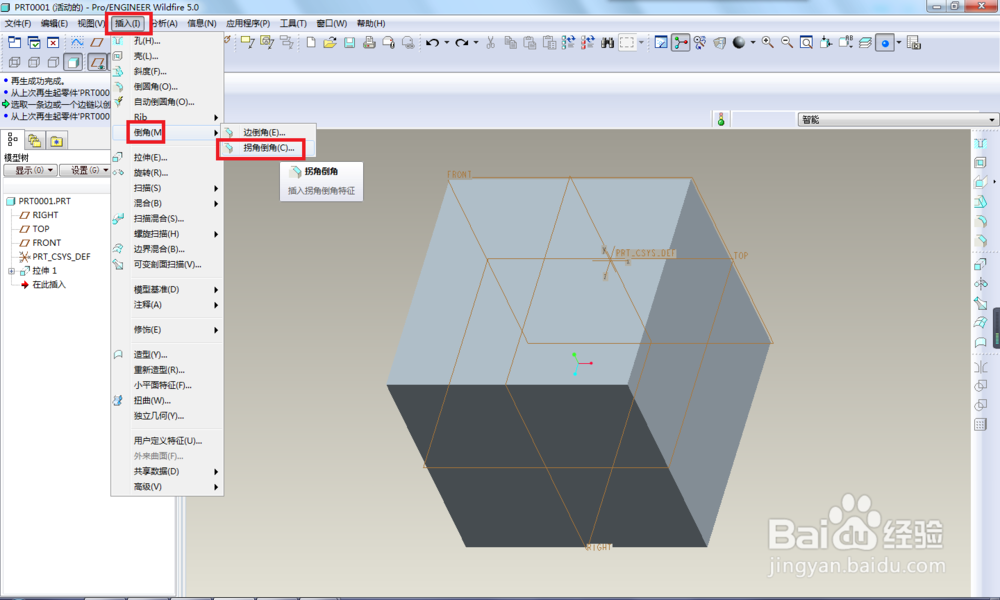

3、激活拐角倒角命令。方式：执行【插入】-【倒角】-【拐角倒角】

4、弹出拐角倒角的对话框。如下图所示的红色框选。由下图对话框可知，需要定义拐角和尺寸，看涠础险渥操作提示需要选取1个项目。

5、如下图红色框选，点击一条边，操作提示就有了变化，选中的边也变成了红色。

6、点击第二条边，操作提示又有了变化。

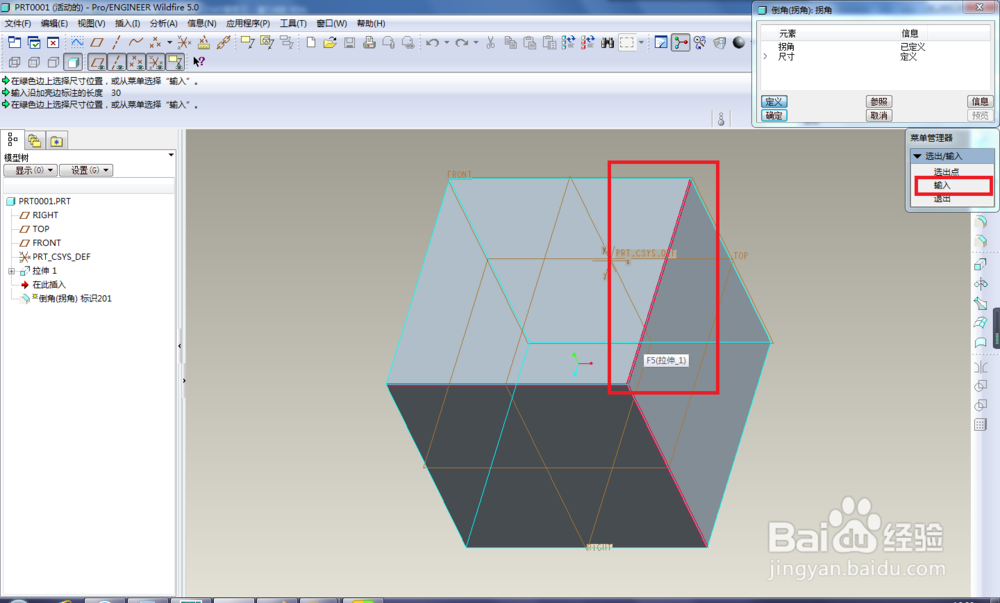

7、点击红色框选中的“输入”按钮。

8、输入3,0，点击√图标，这是倒角的尺寸。

9、点击第三条边，然后再点击“输入”按钮。

10、输入30，点击√图标。

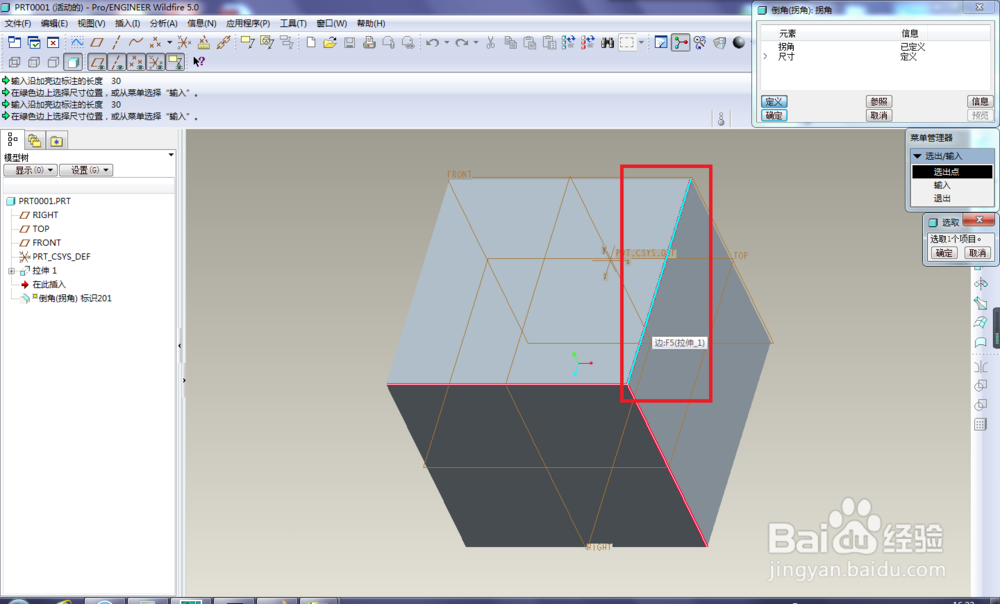

11、再点击一次第三条边，如下图所示的红色框选中的点亮的边。

12、看下图红色框选，拐角倒角对话框中可以看到拐角和尺寸都定义完毕。可以点击确定了。

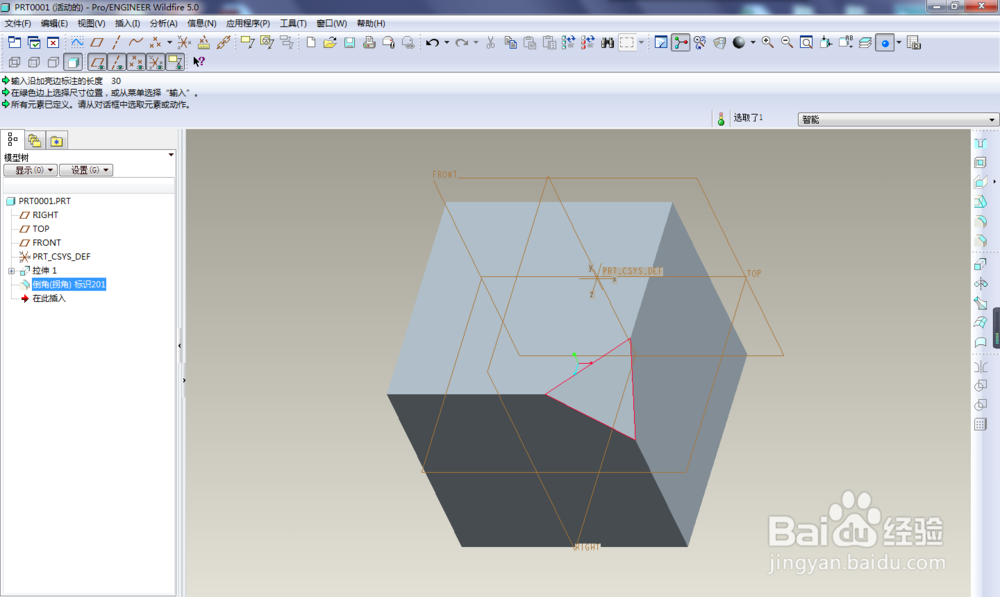

13、拐角倒角造成了。
