思科模拟器：[25]实际工程案例第五讲

1、上一篇经验天使和大家讲了如何在交换机上创建Vlan，和创建VLAN的规则，我们可以简单看一下上一讲的网络拓扑结构图。

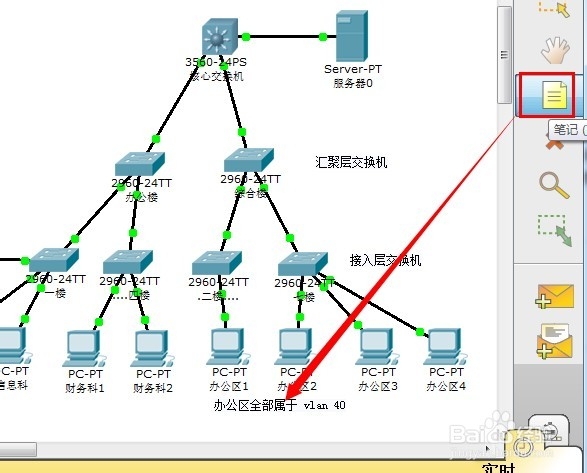

2、由于网络结构比较复杂，我们用【笔记】对设备和区域做必要的标记

3、我们将办公室划分为VLAN10，信息科划分为VLAN20，财务科划分为VLAN30.办公区划分为VLAN40

4、注意交换机上，有的地方是同一个交换机上有不同Vlan端口，我们就需要将端口加入相应的Vlan

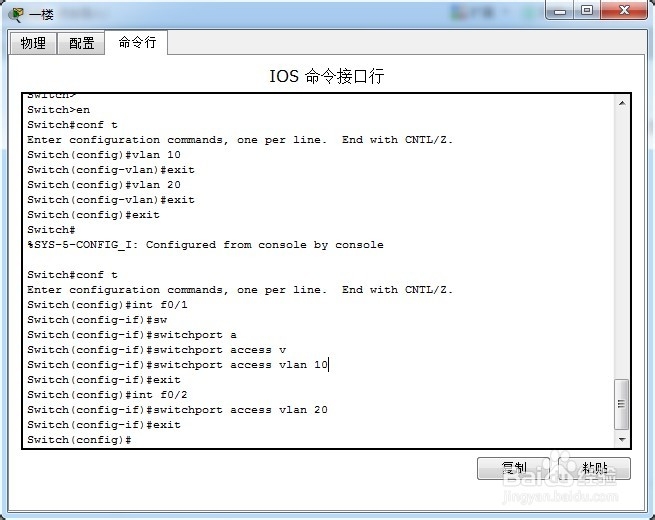

5、将端口加入Vlan的代码一执行，端口会变为橘红色，表明代码执行成功了，需要输入的代码如下【Switch#c泠贾高框onf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#int f0/1Switch(config-if)#switchport access vlan 10Switch(config-if)#exitSwitch(config)#int f0/2Switch(config-if)#switchport access vlan 20Switch(config-if)#exitSwitch(config)#】

6、对于四楼交换机，所有端口都在同一个Vlan30，我们可以批量加入Vlan，代码如下【Switch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#interface range f0/1 -24Switch(config-if-range)#switchport access vlan 30Switch(config-if-range)#endSwitch#】

7、同样，二楼和七楼交换机也是在同一个Vlan40，代码如下【Switch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#inSwitch(config)#interface rSwitch(config)#interface range f0/1-24Switch(config-if-range)#swSwitch(config-if-range)#switchport aSwitch(config-if-range)#switchport access vSwitch(config-if-range)#switchport access vlan 40Switch(config-if-range)#exitSwitch(config)#】

8、七楼交换机也是在同一个Vlan40，代码如下【Switch#conf tEnter configuration commands, one per l足毂忍珩ine. End with CNTL/Z.Switch(config)#inSwitch(config)#interface rSwitch(config)#interface range f0/1-24Switch(config-if-range)#swSwitch(config-if-range)#switchport aSwitch(config-if-range)#switchport access vSwitch(config-if-range)#switchport access vlan 40Switch(config-if-range)#exitSwitch(config)#】
