Creo草绘圆锥曲线方法

1、打开待创建草绘圆锥曲线的零件模型，我们将在草绘 1里添加一段圆锥曲线。

2、从模型树中找到并选择【草绘 1嘉滤淀驺】特征，然后在弹出的快捷工具条中点击【编辑定义】，进入草绘 1的草绘环境。

3、从【弧】下拉菜单中选择【圆锥】，开始创建圆锥曲线。

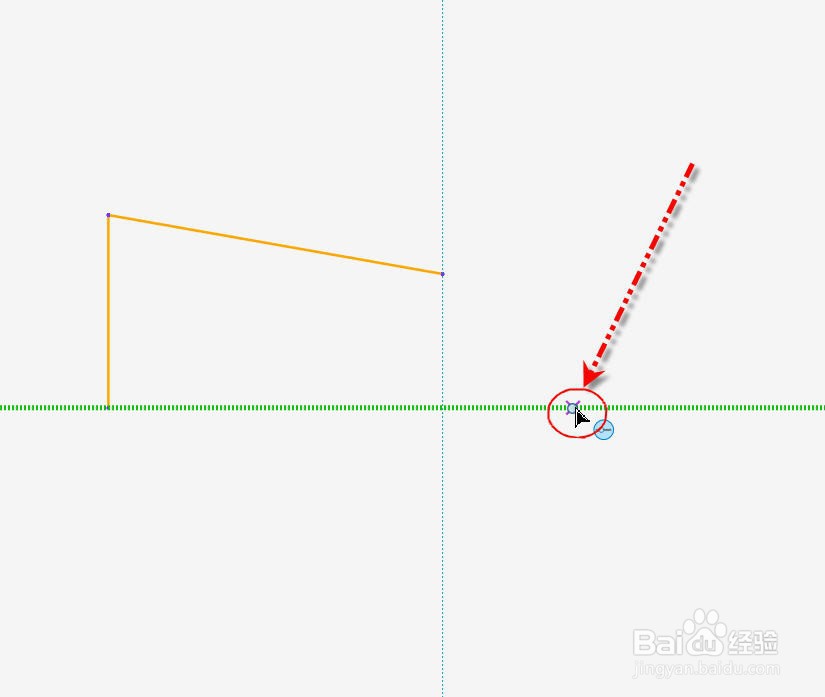

4、光标移动到斜线段的一个端点附近，当折线段加亮时按下左召堡厥熠键，然后移到光标到水平参考线上，当水平参考线加亮时按下左键。

5、移动光标开始动态拖动创建圆锥曲线，可以观察到圆锥曲线跟随光标移动而生成，当圆锥曲线到和上面的斜线段差不多相切时，软件会自动捕捉到相切位置，此时按下中键确认放下圆锥曲线，如图所示。

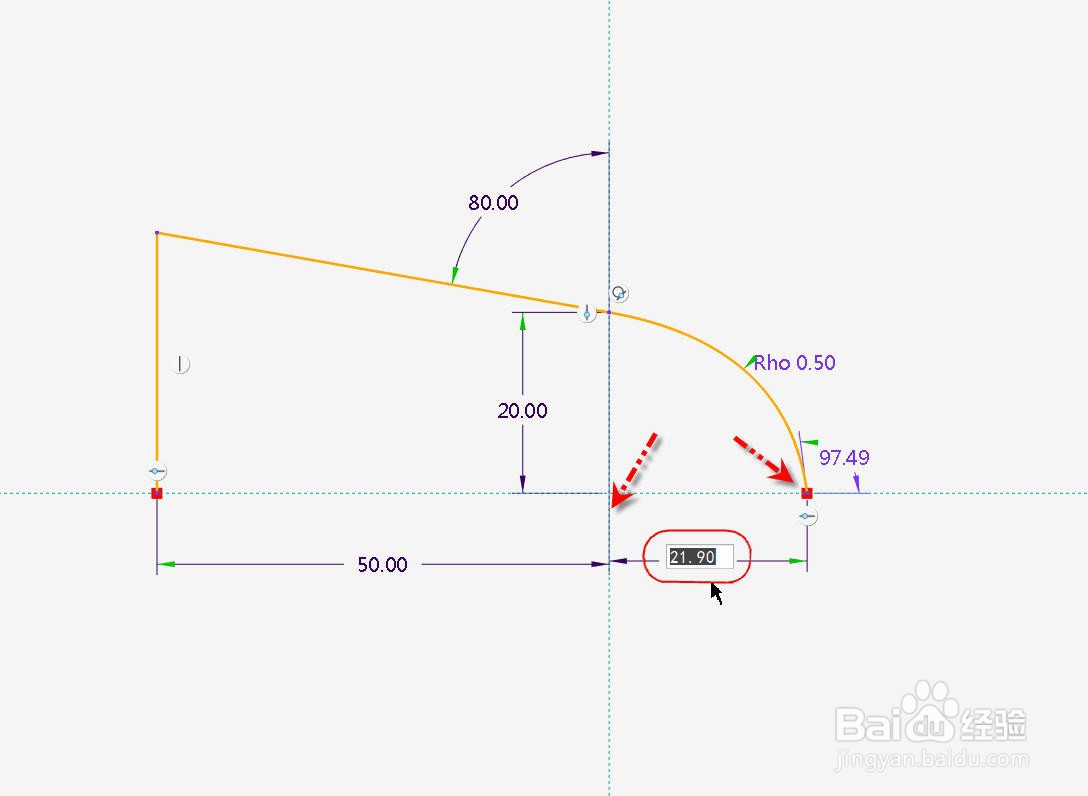

6、手工添加水平参考线上的圆锥曲线端点和竖直参考线的距离尺寸，然后修改成下图2的尺寸值，如图所示

7、点击【确定】完成草绘，得到的最新草绘曲线如图所示。
