UG10.0练习三维建模二百五十

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模二百五十

2、如下图所示，草图——YZ平面——确定，直接进入草图，激活直线命令，以坐标原点为起点向上画一条竖直线段，双击修改高度为30，激活圆命令，以线段端点为圆心画一个圆，双击修改直径为ø10，激活圆弧角命令，画一个圆弧角，双击修改半径为R5，激活直线命令，以圆心为起点向左画一条水平线，然后转为参考，激活快速修剪命令，修剪掉整圆，点击完成，退出草图。

3、如下图所示，草图——XY平面——确定，直接进入草图，激活圆命令，以坐标原点为圆心画一个圆，双击修改直径为ø2，点击完成，退出草图。

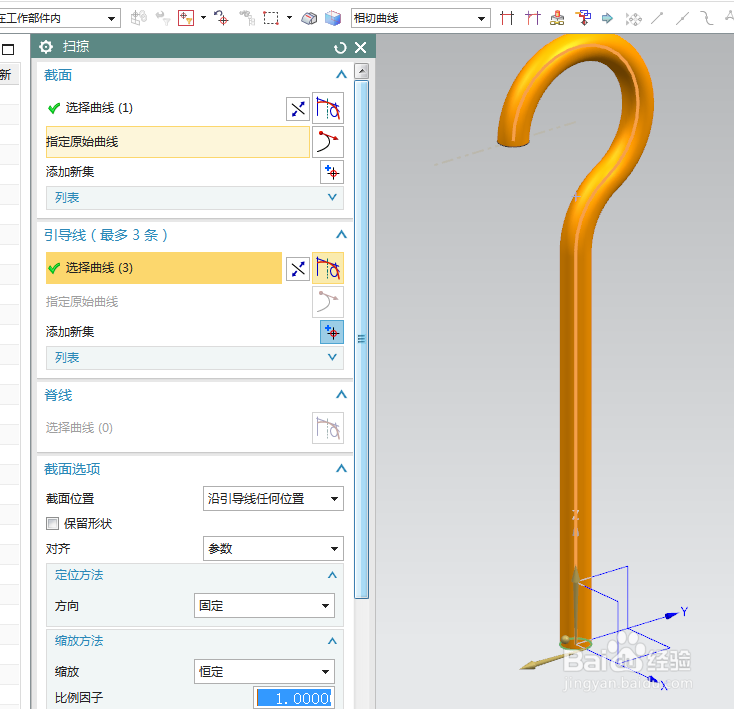

4、如下图所示，执行【菜单——插入——扫掠——扫掠】，以圆为截面，以第一个草图为引导线，点击确定。

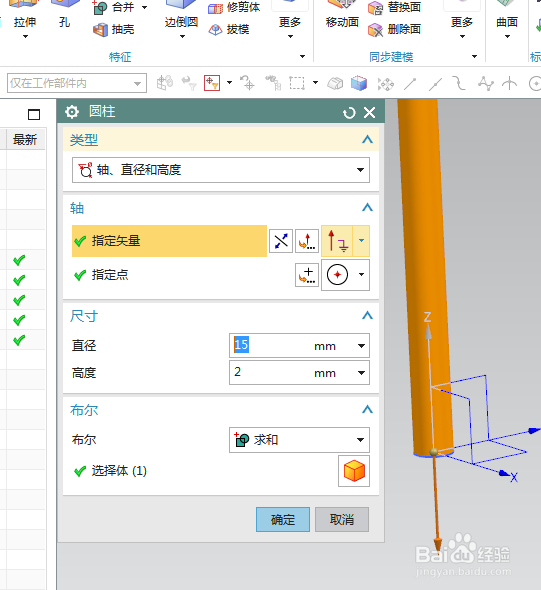

5、如下图所示，执行【菜单——插入——设计特征——圆柱体】，指定矢量Z轴，反向，指定点：坐标原点，设置尺寸：直径15，高度2，布尔求和，点击确定。

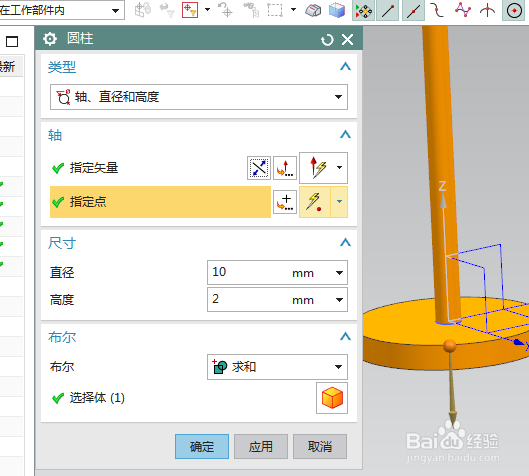

6、如下图所示，指定矢量Z轴，反向，指定点：圆柱底面圆心点，设置尺寸：直径10，高度2，布尔求和，点击确定。

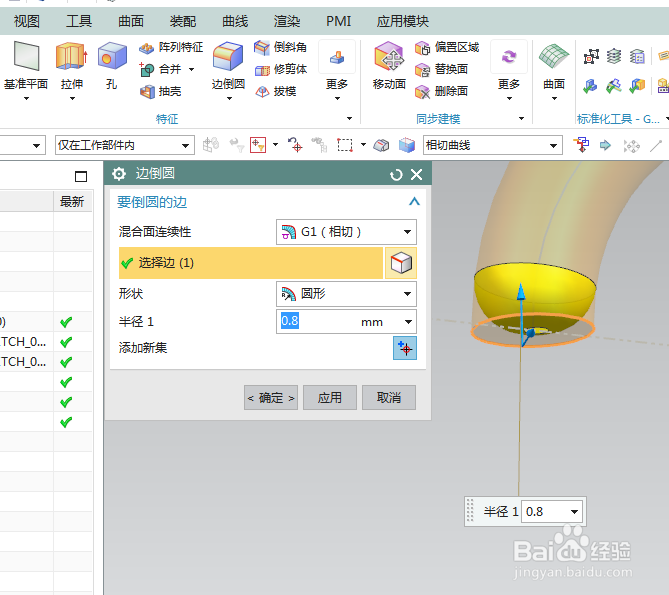

7、如下图所示，点击工具栏中的边倒圆命令，点击实体中的边线，设置半径为R0.8，点击“应用”。

8、如下图所示，设置半径为R1，点击另外的实体边线，点击确定，，

9、如下图所示，隐藏基准坐标系，显示设置为着色，渲染——真是着色——全局材料钢，————至此，这个三维建模完成，本次练习结束。
