SolidWorks画齿轮的方法

1、首先打开SolidWorks界面，新建一个文件，如图建立一个零件图

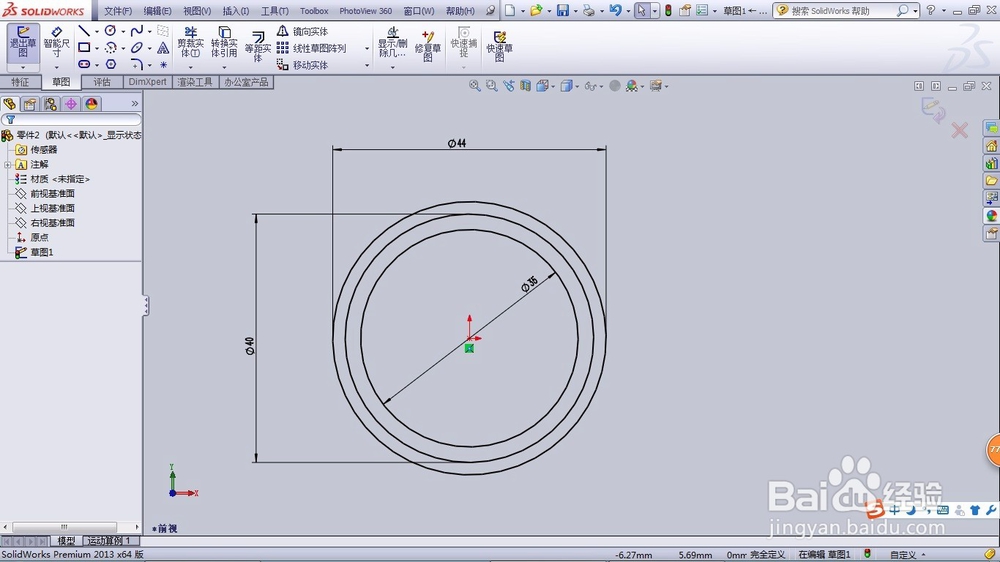

2、点击左上角的草图绘制，绘制如图所示的三个圆形，分别为齿根圆，分度圆，和齿顶圆，

3、如图开始绘制齿轮轮廓，使用样条曲线命令绘制。因为是建立一个普通的模型，所以只要形状像即可。

4、使用剪裁实体命令，将多余的线条剪切掉，结果如图所示，此处可以直接将分度圆线条删除

5、点击左上角的“特征”菜单里面的“拉伸凸台/基体”命令,结果如图所示，齿轮的厚度可以自行设定，这里默认为5mm

6、选择“特征”菜单里的“线性阵列”选项，选择“圆周阵列”“阵列轴”选择面一，如图所示，齿数选择25（根据）需要设定，

7、选择“要阵列的面”，这里要选择已经画好的齿轮的三个面，分别是两侧面和齿顶面。点击确定

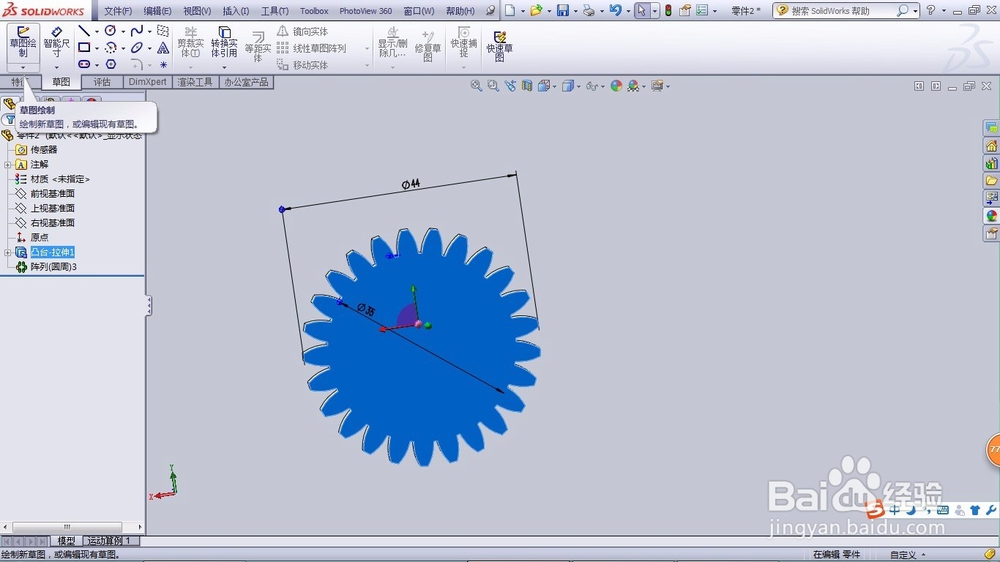

8、选择齿轮的一个断面，点击“草图绘制”画如图所示的草图，这里会自动默认齿轮端面为基准面，然后点击“特征”里面的拉伸切除选项，

9、最后点击确定，完成普通的齿轮绘制，如图所示
