CATIA变换坐标系的方法

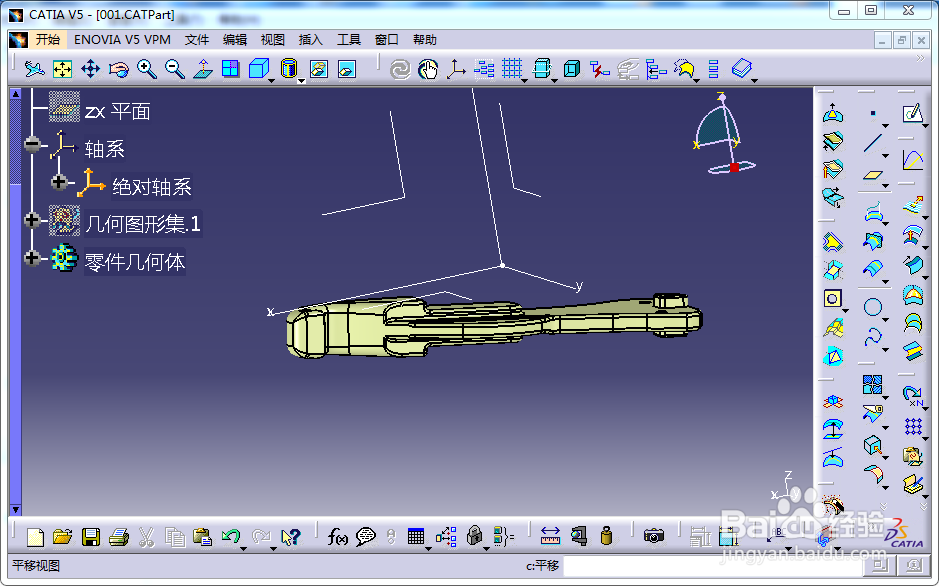

1、打开CATIA软件，用CATIA打开文件，如图，我们可以看到零件和绝对坐标有角度和距离，所以要把零件转到此坐标上。

2、进入CATIA创成式曲面喋碾翡疼模块，我们要给这个零件建立一个参考坐标系。点击“插入”-“轴系”。可看到轴系的对话框。选择参考坐标系的原点，我选在一个圆的圆心上，然后选择xyz轴的方向。点确定。创建好后我们可以看到图上出现两个坐标，虚线的是绝对坐标，实线的是参考坐标。这样就把坐标建立好了。

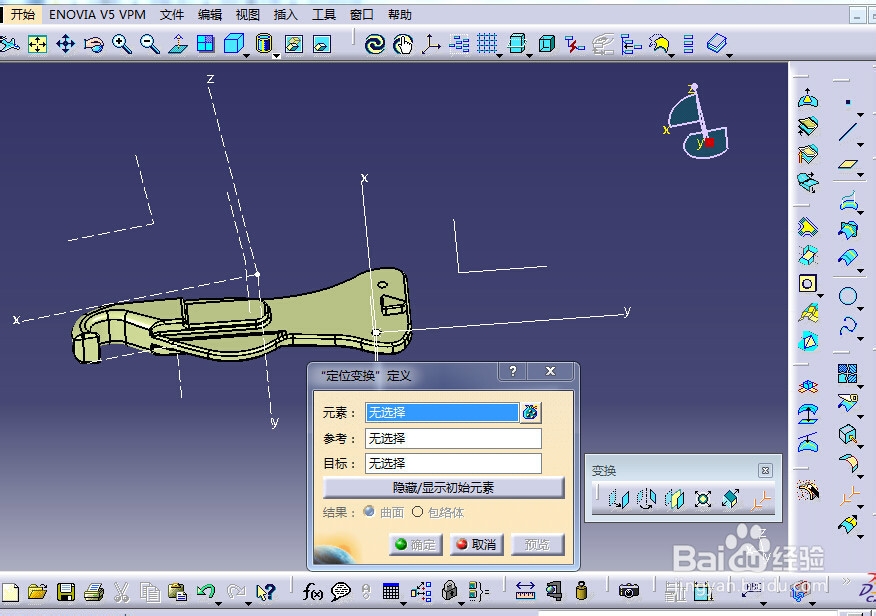

3、然后点击“变换”命令，如图那个两个小坐标的命令。出现‘定位变换’定义的对话框。侍厚治越元素选择曲面，参考选择参考坐标系，目标选择绝对坐标系。然后芬简砝鬃看图。点击确定。（如果你想使变换后的曲面和变换前的曲面没有关系，把那个闪电类型的图标（创建基准）点亮就可以了，表示非参。）这样我们就完成坐标变换的工作，相信对你的工作有帮助。
