PLC的ANF指令怎样变成与仿真

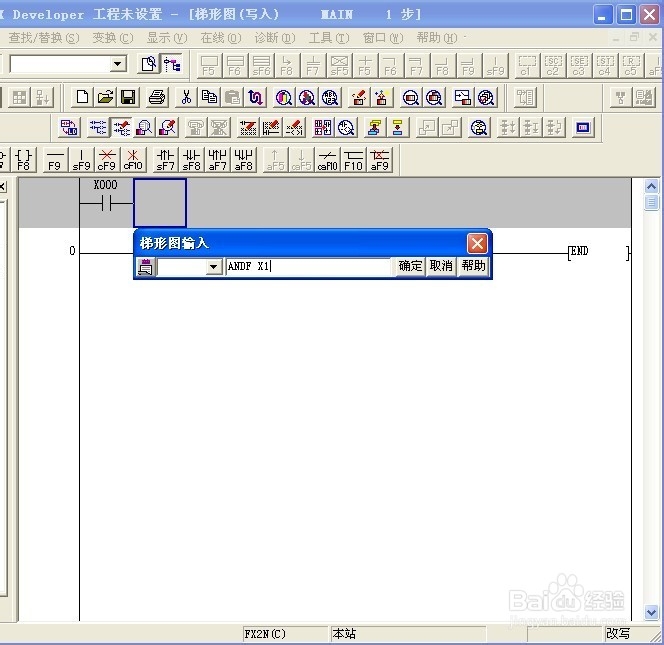

1、与脉冲下降沿是两个软元件进行串联的，我们先输入第一个软元件X0：在左母线右侧输入LD X0。

2、然后在X0的右侧输入与脉冲下降沿:ANDF X1，这时X1的下降沿与X0的常开触点进行串联。

3、然后在X1下降沿右侧双击鼠标，出现梯形图输入对话框后选择输出符号，输入Y0。

4、编写好程序之后按工具栏的转换按钮将程序进行编译，然后按模拟测试按钮将程序写入模拟PLC中。

5、当出现模拟测试窗口后，点击其菜单的“菜单启动”，然后选择“继电器内存监视”。

6、在出现的监视窗口选择软元件—位软元件X和位软元件Y用来监控其状态。

7、通过点击模拟按钮X0和X1可以看到，当X0处于接通状态时，按X1模拟按钮才可以时Y0有脉冲输出。
