CAXA CAD电子图板——定义参数栏

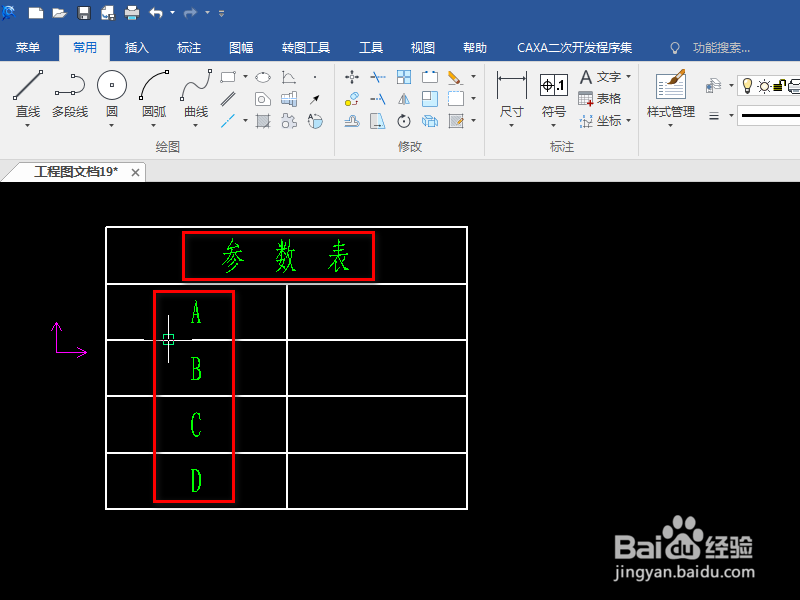

1、首先绘制常用的参数表，此处为了演示表格做的比较简单，但方法是一样的。

2、单击【图幅选项卡】中【参数栏面板】的【定义参数栏】按钮。

3、根据命令提示框选表格，确定基准点。

4、弹出窗口，输入名称后，确定。

5、选中刚才的表格，右键单击【编辑参数栏】，进入块编辑。

6、单击【属性定义】，弹出属性对话框，依次填入参数。注意：【定位方式】，此处为【搜索边界】。

7、单击【确定】后，点击表格中相应的位置，则此处就定义成功了，其余部分用同样的方法定义。

8、定义完成后，保存更改，弹出属性编辑，将参数填入后【确定】。

9、最后，选中“参数表”，右键菜单栏中单击【保存参数栏】，覆盖原来的即可。
