UG10.0练习三维建模七百三十二之涡状线管道

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模七百三十二之涡状线管道

2、如下所示，点击标题栏中的“曲线”，点击曲线工具栏中的“螺旋线”，弹出“螺旋线”对话框。

3、如下所示，设置大小为线性，起始值为0，终止值为10，设置螺距为线性，起始和终止螺距都是0，设置长度为10圈，点击确定，一个涡状线就画好了

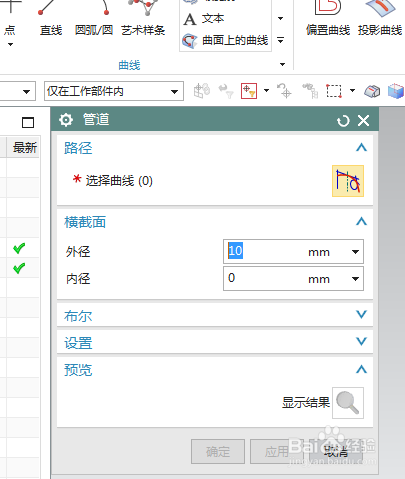

4、如下所示，执行【菜单——插入——扫掠——管道】，弹出“管道”对话框，

5、如下所示，路径选择涡状线，设置外径为0.2，内径为0.1，点击确定。

6、如下所示，隐藏基准坐标系，显示设置为着薄本窭煌色，渲染——真实着色——全局材料钢，至此，这个三维实体就建模完成，本次练习结束。
