三菱Q系列如何用SFC编写停止功能

1、首先我们创建一个Q03UDE的CPU，创建梯形图程序

2、在梯形图程序编辑框中我们输入如下内容

3、然后我们在左边的菜单中找到程序，然后右键点击后选择新建程序，这个时候我们就看到新建程序对话框，然后选择SFC点击确认

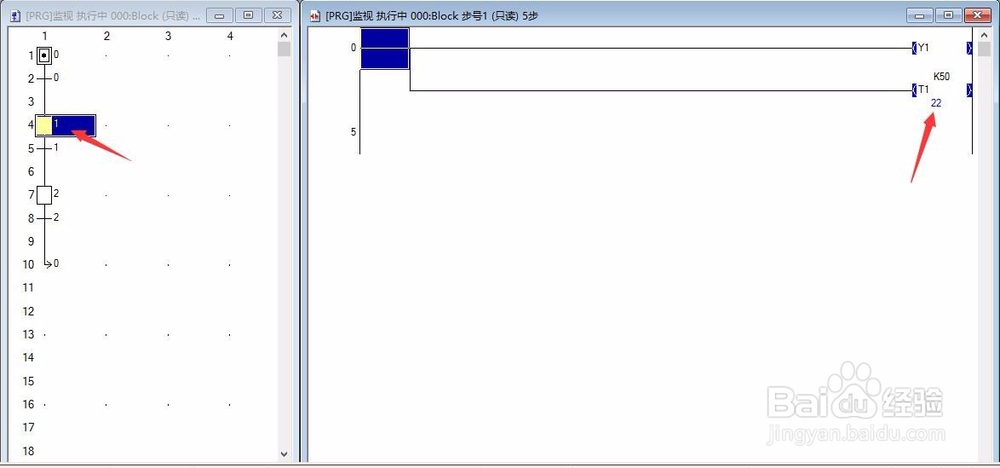

4、打开SFC编辑框，这个时候我们就可以编写我们的程序了，我们就编写了一个简单的跑马灯程序来测试我们的暂停功能。

5、开启模拟监控功能，对程序进行监控，监控之前一定要在参数中对两个程序块进行扫描，否则写入时会报错。

6、此时我们强制梯形图程序中的X10,SFC程序会暂停，按下X11，程序会继续运行

7、总结：主要实用了SFC的功能指令PAUSE BL(块号）以及RSTART BL(块号）例如，如果你创建的SFC块是0号块的话就是PAUSE BL0;RSTART BL0。具体可参考手册，手册可自行百度下载。
