天正电气CAD使用技巧：[10]

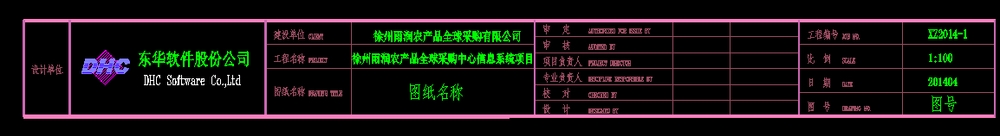

1、第一步：制作自己的标题栏，标题栏的大小是1：1的，即实际图纸的大小，把图纸名称和图号用CAD属性的方式插入到你的标题栏中（图纸名、图号的文栓疠瑕愤字样式、字高自己看着定就行，不影响使用）；输入快捷方式“ATT”，打开属性定义，在属性栏修改标记：图纸名称，提示：图纸名称，值：第01张，将“图纸名称”插在修改图纸名称处。图号也通过相同方法完成。

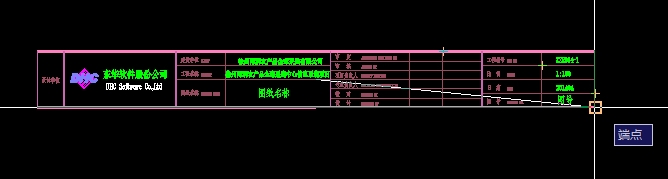

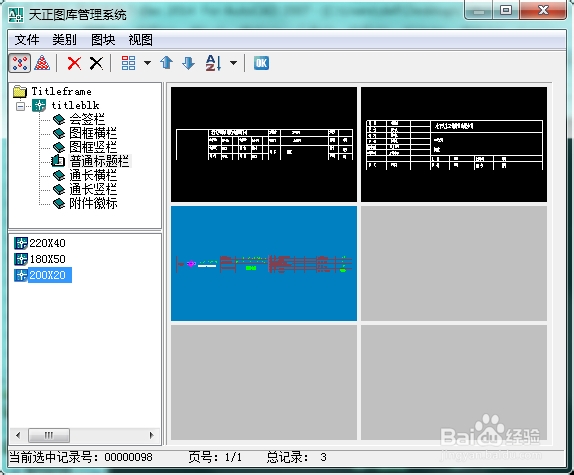

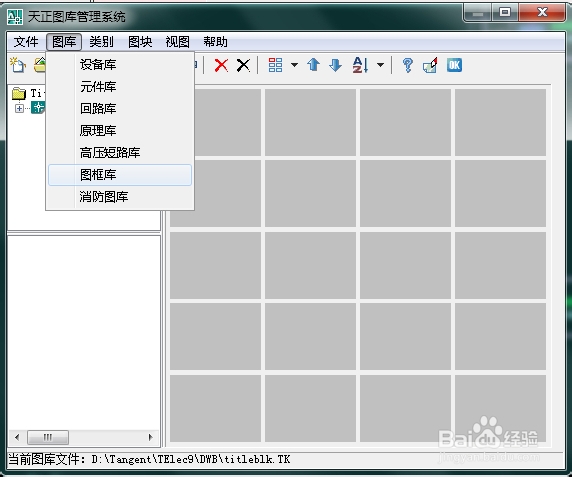

2、第二步：将做好的标题栏制作成天正的标题栏图块，以备插入图框时选用；天正菜单——设置——图库管理——图库——图框库——普通标题栏——新图入库——选中入库部分——选择端点——制作——新图入库完毕

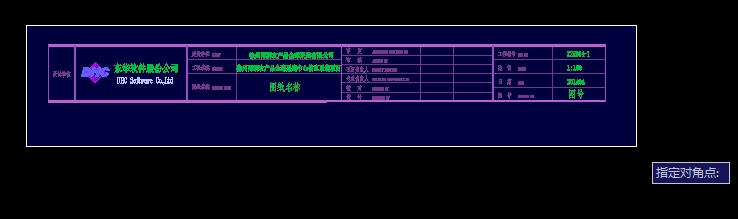

3、第三步：把带有上面制作好的标题栏的图框插入到图形文件中；天正菜单——文件布图——插入图框——选择图幅——添加标准标题栏——选择新入库标题栏——插入

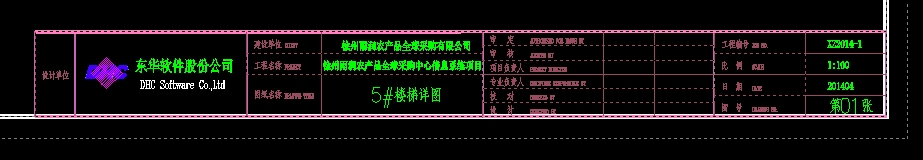

4、第四步：把插入每个图框的标题栏的图形名称和图号依据相应的图形各自设定好（在示例中为了我只设醅呓择锗置了前两个标题栏，剩下的朋友们自己设置完就行），注意设置完后要存盘；母皿钟床双击标题栏——修改图号——修改图纸名称——确定，所有图框标题栏均设置完成后，保存。

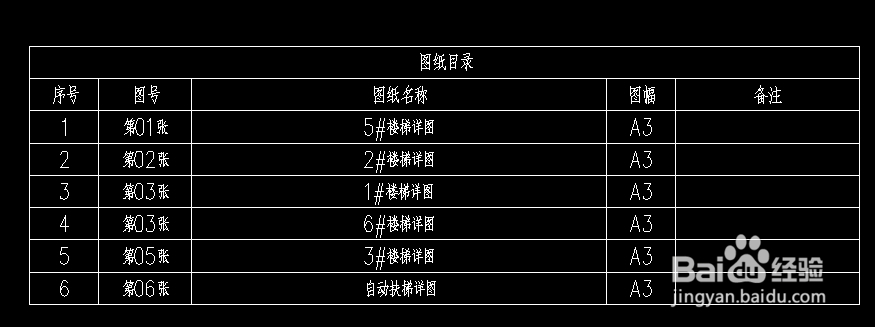

5、第五步：执行天正的“图纸目录”命令，生成图形的图纸目录。 天正菜单——文件布图——图纸目录——选择文件——生成目录
