Creo怎么创建点阵列

2025-04-26 16:35:00

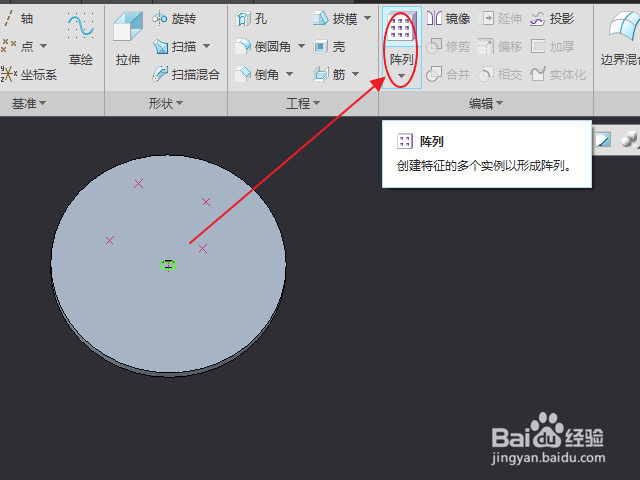

1、创建阵列。在左侧模型树中选择需要进行阵列的特征对象,再点击工具栏中的“阵列”。

Creo怎么创建点阵列

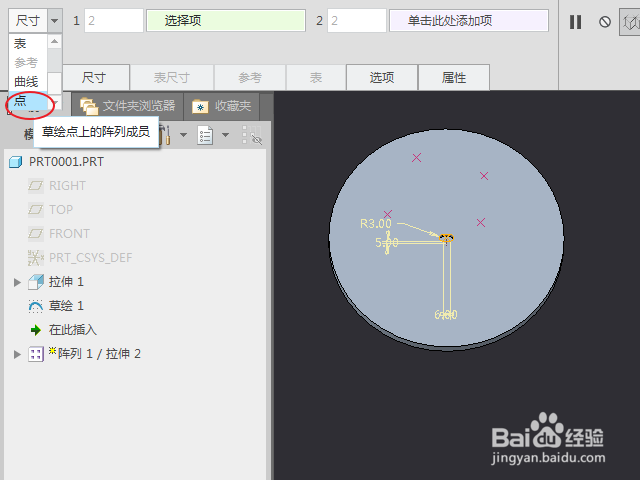

2、选择阵列类型。点击阵列编辑器左上角的下拉列表,选择阵列类型为“点”。

Creo怎么创建点阵列

3、添加参考草绘。在模型中选取包含点的草绘作为参考,阵列将依据这些点进行排布。

Creo怎么创建点阵列

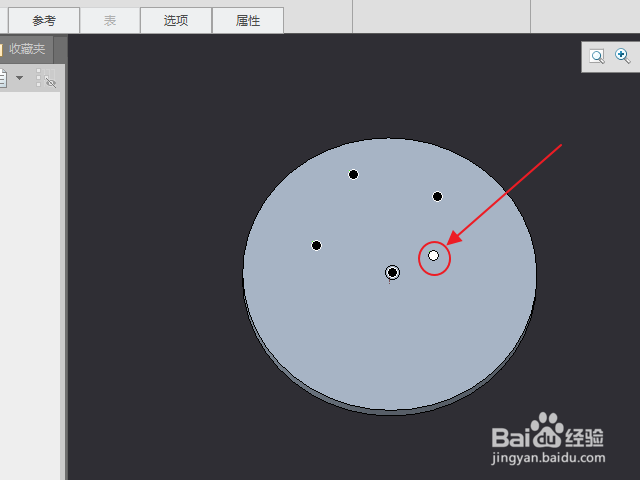

4、排除不需要的点。在模型中单击排布的黑点,变成白点即表明该点已经被排除,不参与阵列。

Creo怎么创建点阵列

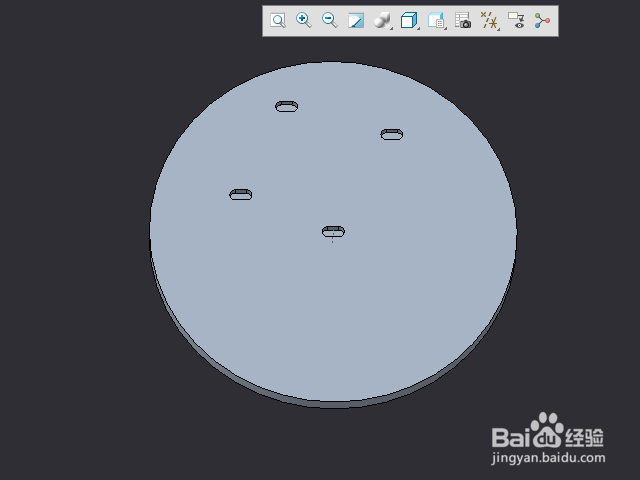

5、完成阵列。预览排布结果,确认无误后,点击“√”完成点阵列的创建。
