autocad 如何通过多线绘制墙体

1、正常启动autocad2013软件，选择“文件|保存”菜单命令，将其保存为“墙体.dwg”文件。

2、执行“构造线”命令（XL）,根据命令行提示，选择“水平（H）”选项，然后在绘图窗口中单击鼠标左键绘制一条水平的构造线。

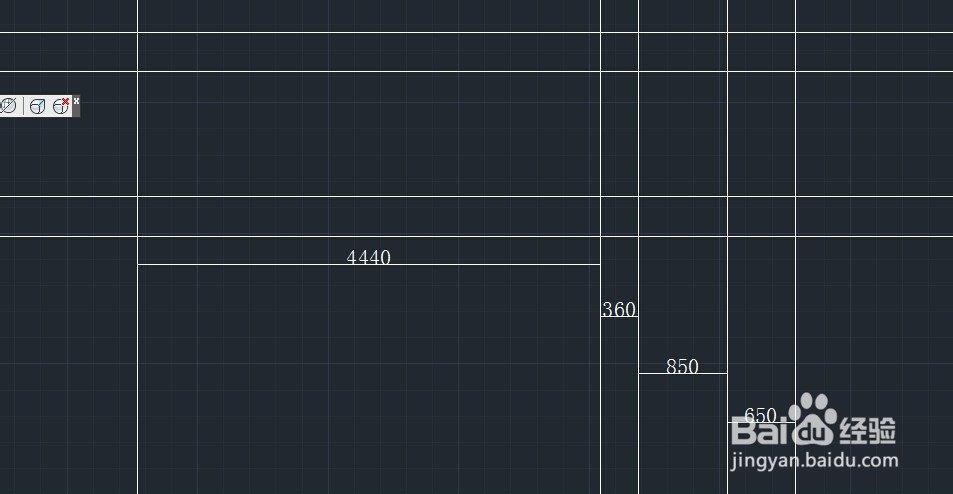

3、执行“构造线”命令（XL）,根据命令行提示，选择“偏移（O）”选项，系统将提示输入偏移距离，输入900并按下罗嵯脶姥空格键确定，系统再提示“选择直线对象：”，选择刚刚绘制出的水平构造线，再根据提示向下移动光标指定构造线向下偏移，再依次根据命令行提示，选择刚偏移出来的构造线，然后向下移动光标指定偏移方向，再输入向下偏移的距离，最后按下空格键确定。用同样的方法，执行“构造线”命令（XL），绘制出垂直构造线。

4、执行“修剪”命令（TR）,将构造线上下、左右四边多余的构造线进行修剪。执行“修剪”命令后，命令行提示“选择对象或<全部碚枞凇悄选择>：”，根据提示先选择修剪的参照对象（以某条线为基准修剪掉和它相交的线），按下空格键确定，然后再选择或是框选需要修剪的线条。

5、执行“修剪”命令（TR）,根据提示，按下空格键二次，然后直接去选择或框选需要被删除的选段，将需要修剪的对象进行修剪，最后执行“删除”命令（E）,将多余的线条删除。

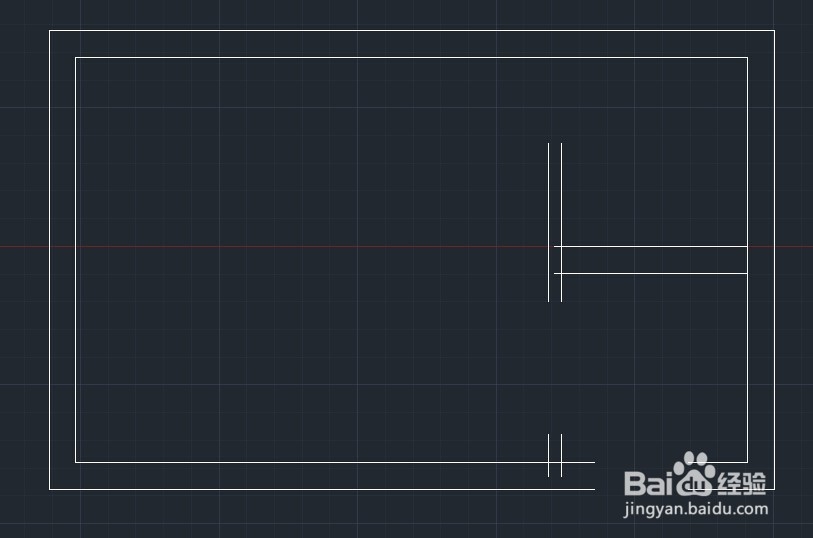

6、执行“多线”命令（ml）,根据提示“指定起点【对正（J）/比例（S）/样式（ST犬匮渝扮）：】”，输入“J”,设置对正方式为“无（z）”，然后按下空格键确定；再根据提示输入“S”,设置比例为240，按空格键确定；然后依次指定“1、2、3、4、5、6”点绘制出多线，按空格键确定；再次按下空格键继续执行多线命令，选择“7，8”点，然后按下空格键确定，从而绘制好240墙体。

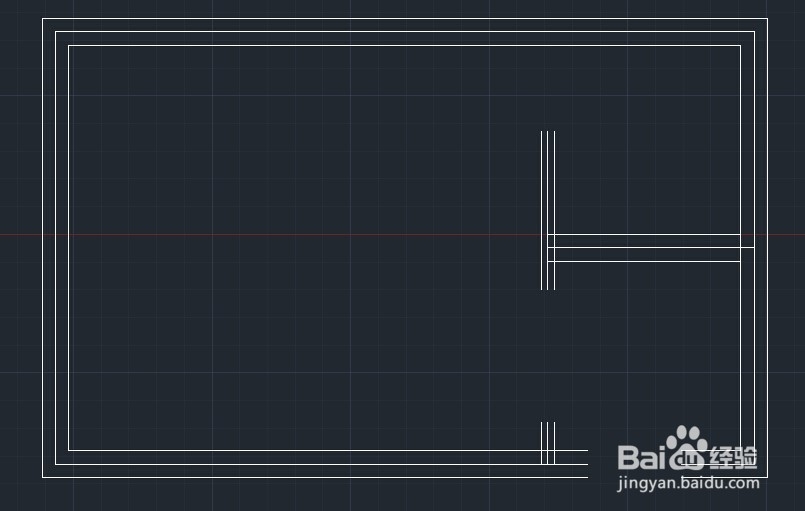

7、执行“多线”命令（ml）,根据提示“指定起点【对正（J）/比例（S）/样式（ST）】：”，输入“J”，设置对正方式为“无（z）”,并按空格键确定；再根据提示输入“s”,设置比例为120，按空格键确定，然后捕捉相应的垂线端点来绘制好120墙体。

8、执行“删除”命令（E）,将多线中间的构造线删除。

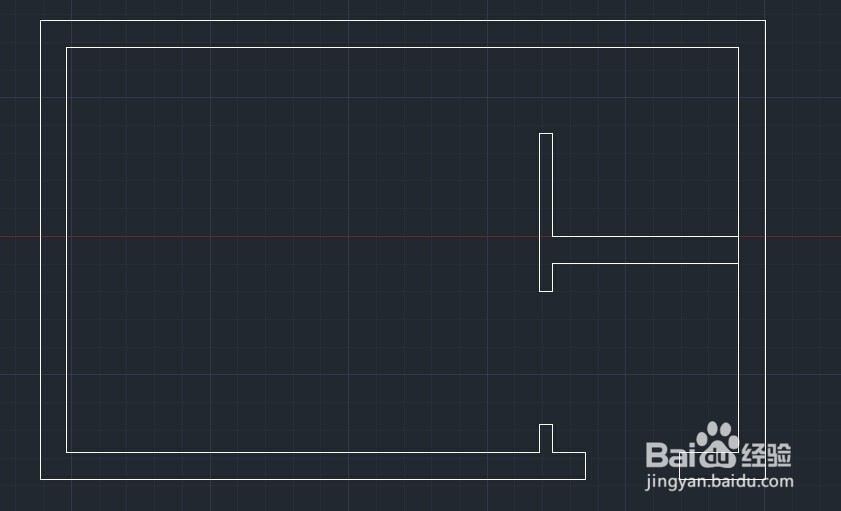

9、选择“修改|对象|多线”菜单命令，打开“多线编辑工具”对话框，对多线进行“T形打开”操作，最后执行“直线”命令（L）,将多线口封闭起来。
