怎么看通用汽车室内灯电路图

1、非常规电源。在这个电路中不在是常规的保险丝做为电源，而是由BCM控制电源，可以看到BCM内的B就是电源的意思。

2、常规接地。从电路图上可以看出有两种接地，小编在这里先说的是常规接地，当把开关结合后，电流经过用电设备后接地，只要不动开关，用电设备会一直工作。

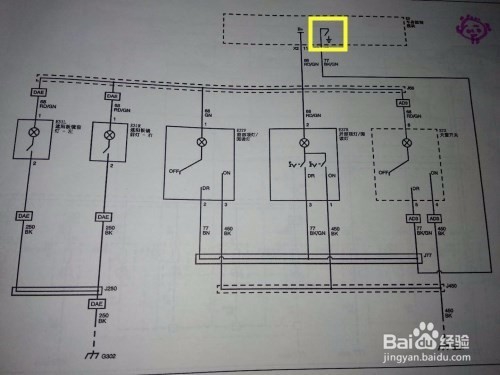

3、非常规接地。从电路图上可以看到BCM内有一个接地，小编可以说这个接地是非常规接地，它可以不受人控制，根据BCM内设定的程序来自行接合或断开。

4、遮阳板镜电路图。当打开遮阳板镜后，电流从BCM出发，到达镜灯，接地后灯就会点亮，当车主把遮阳板合上后，灯就会熄灭。

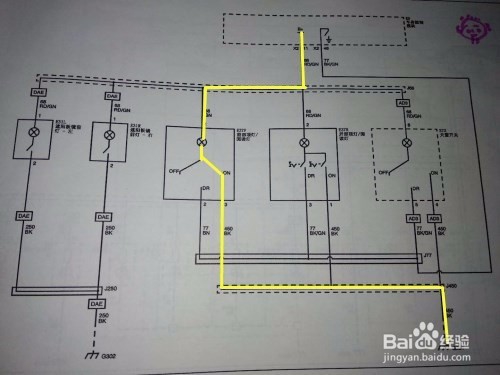

5、手动打开顶灯电路。当车内巅貅晌陔人员手动打开顶灯电路时，电流从BCM内流出，到达顶灯后从3号脚出来，然后接地，顶灯就点亮了，如果车主不主动关掉灯，灯就会一直亮。

6、自动打开顶灯电路走向。当车主顶灯开关拨到DOOR处时，当开门时顶灯就会点亮，电流从BC怡觎现喾M出，到达灯，然后到BCM内接地，即使把门关了，顶灯不会突然关掉，而是爨痂戡秫渐渐的熄灭，这样的效果就是由非常规接地控制的。
