AutoCAD二维绘图训练四

1、如下所示，打开AutoCAD2012软件，新建一空白的CAD文件，另存为：AutoCAD二维绘图训练四

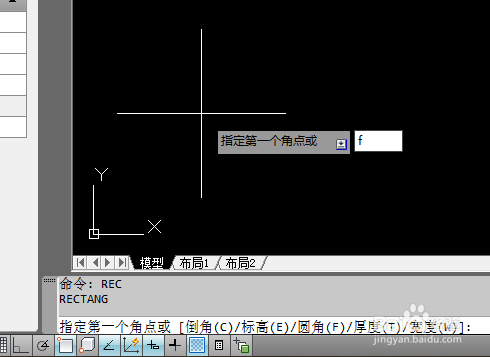

2、如下所示，输入rec，回车，激活矩形命令，输入f，回车，设置圆角。

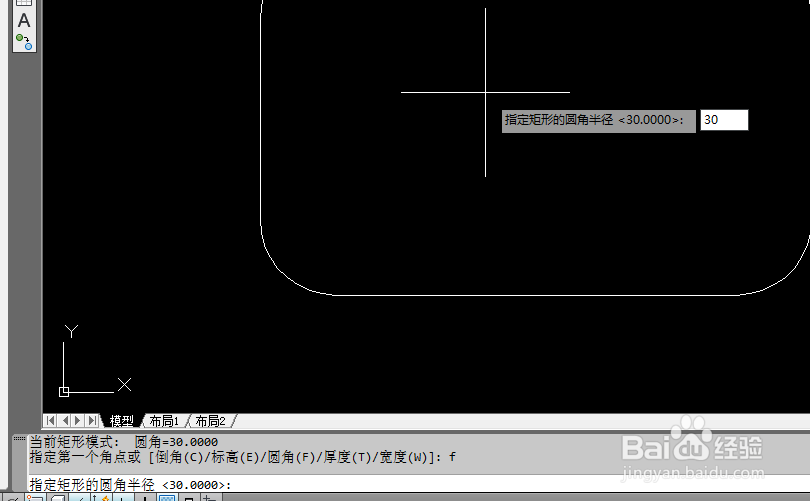

3、如下所示，输入30，回车，指定圆角半径R30，

4、如下图所示，输入坐标0,0，回车，指定第一点，输入坐标，220,140，回车，指定另一个角点，完成圆角矩形的绘制。

5、如下所示，输入rec，回车，激活矩形命令，输入f，回车，设置圆角。

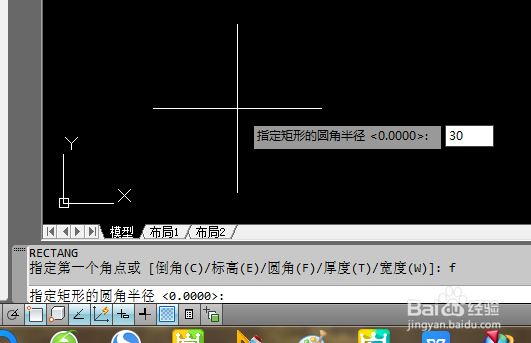

6、如下所示，输入30，回车，指定圆角半径R30，

7、如下所示，输入第一点坐标：70,40，回车，

8、如下所示，输入第二点坐标，80,60，回车（这是相对坐标），小圆角矩形就画好了。

9、如下所示，输入L，回车，激活直线命令，画一横一竖两条中点连线，！！！！！！至此，本次训练结束。
