如何在CATIA中快速创建钥匙孔模型

1、首先打开CATIA软件，在菜单栏中依次选择开始>机械设计>零件设计，并在弹出的对话框中将新建零件名称命名为：钥匙孔，单击确定；

2、进入3D界面，并以yz平面为草图支持面，在右侧工具栏中单击草图命令，模块将自动切换至草图界面；

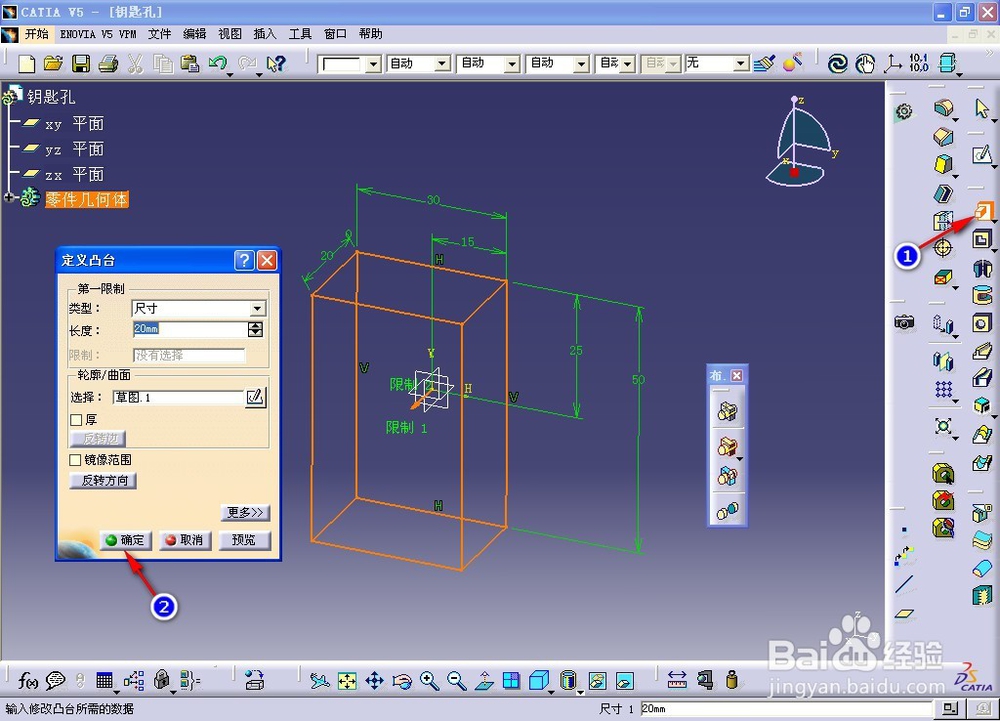

3、以原点为基点绘制一个矩形，尺寸如下图所示，操作完成后退出草图界面，并通过凸台命令，将草图拉伸为长度为20mm的凸台；

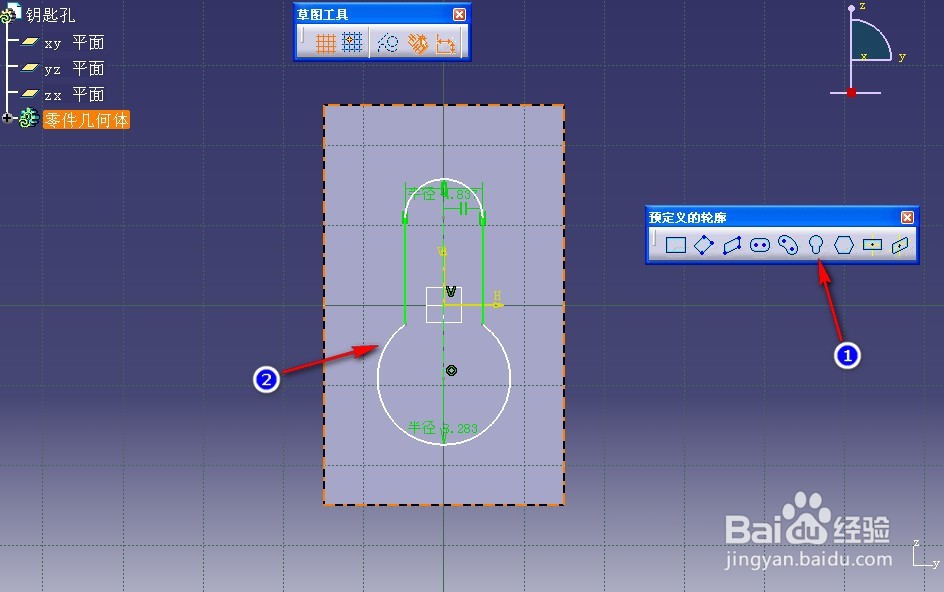

4、如下图所示，鼠标选择凸台的外表面，并单击草图命令进入草图界面，在预定义的轮廓集成工具栏中选择>钥匙孔轮廓，并在凸台表面中心位置绘制一个钥匙孔的轮廓草图；

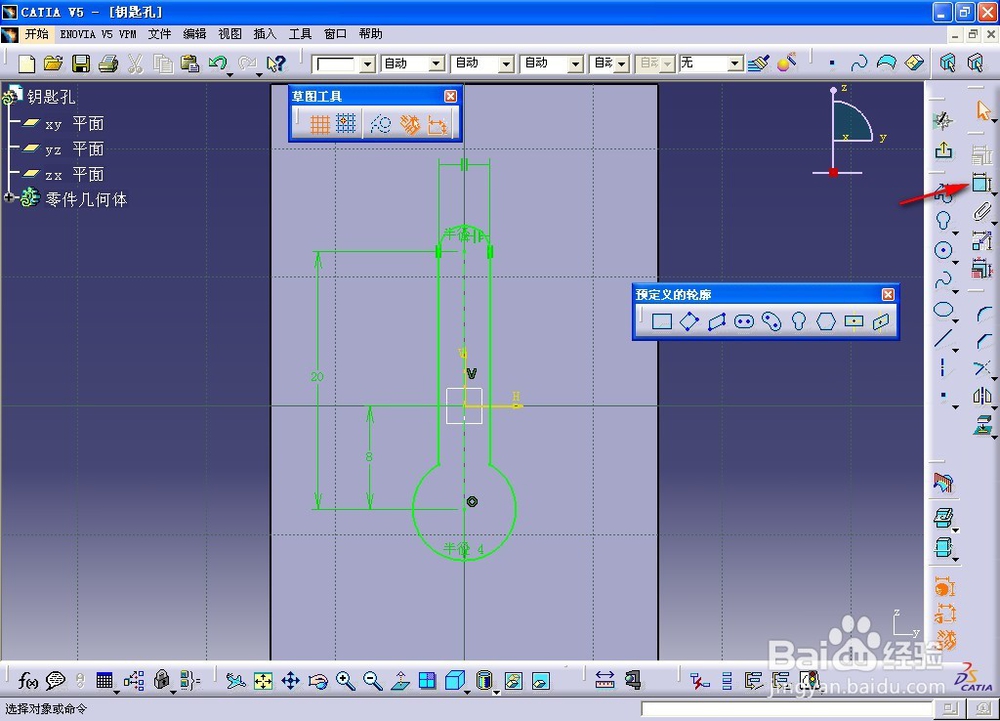

5、对钥匙孔草图进行约束，约束尺寸如下图所示，操作完成后哟遏悉煲退出草图界面，并通过凹槽命令将草图拉伸10mm，即在凸台表面建立一个深度为10mm的钥匙孔凹槽，单击确定，完成对钥匙孔的建模操作。
