怎么看汽车后除霜和点烟器电路图

1、点烟器电源。点烟器属于大功率用电设备，分布在汽车ACC档位，想要使用点烟器就必需把钥匙打在ACC处。

2、点烟器搭铁。点烟器电锭缠愁颊路相对比较简单，上面的是电源，下面就是搭铁线，在测量时只要确定电源和搭铁正常就可判断故障点。

3、后除霜电源。电路图中看出是IGN2电源，也是受点火钥匙控制，另外还有一个20A的保险丝。

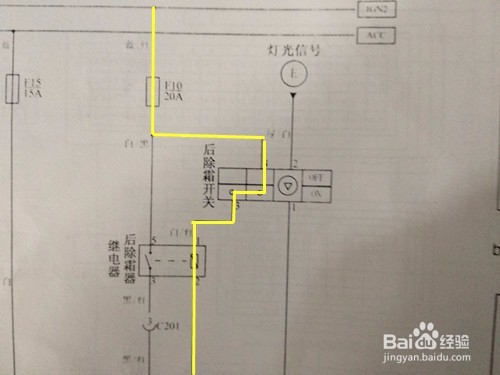

4、后除霜开关。从电路图中可以看出开关上有四根线，有两根是灯光信号线，另外两根是除霜继电器控制端。

5、除霜继电器线圈。按下开关后电源经过保险丝，开关内部结合，电流到继电器线圈、搭铁，线圈吸合。

6、继电器执行。线圈吸合后，继电器内部开关结合，电流从上到下，经过C201、C401侑喏嵋甲插头后，到达后除霜加热丝、搭铁正常，加热丝工作。
