HyperMesh下如何为Nastran添加重力GRAV卡片

1、首先打开前处理软件，默认弹出求解器类型选择对话框，这里需要选择所需的类型，如下图，选择完成，点ok确定。

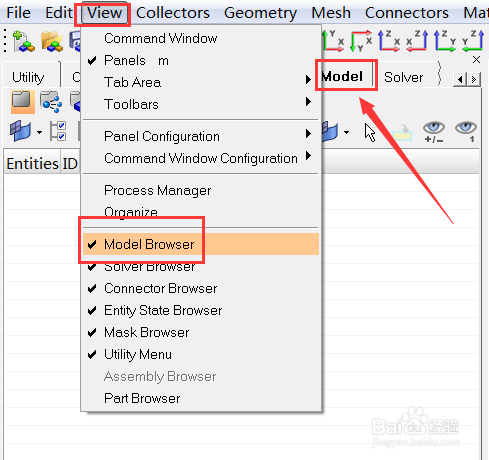

2、接着需要打开Model，可以直接点击箭头按钮打开，如果找不到，到view菜单下打开，有可能是将其隐藏关闭了。

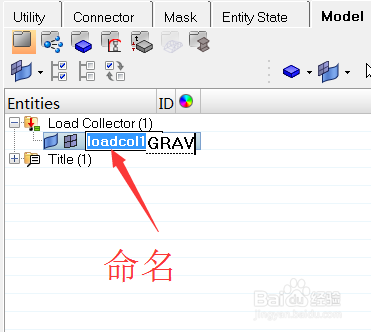

3、在Model空白处右击，弹出菜单中选择新建，新创建一个Collector，见下图1。创建后，直接进入命名状态，按下图2进行命名。

4、创建完成，点击此条目，在下方会有设置属性选项，如下图设置其类型，选择为GRAV，即完成属性选择。

5、接着同样选中此条目，右击右键，会有新菜单，选Edit项，见下图，进入其内容编辑界面。

6、下图1是GRAV的具体选项内容，不同参数有不同功能。而此时前处理软件会进入编辑界面，按下图2进行设置，有2项（第1项一般不需设置，但有自定义的坐标系，且需要使用，可设置其编号）不需设置，这样具体参数就有了。需注意其中输入了-1，如果想输入负数，必须是英文输入模式。

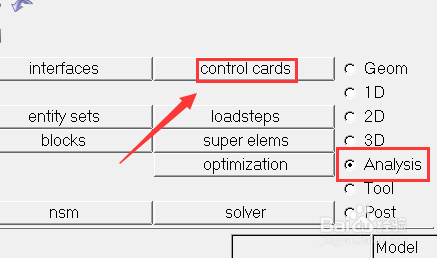

7、但是只是设置了重力内容，并没有设置求解条件。可使用下图中Anal页面下Card，进行条件设置，点击此按钮，即可进入编辑界面。

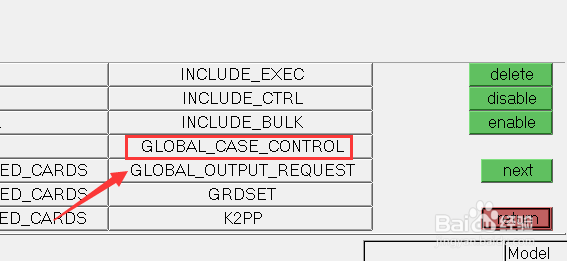

8、在新界面选择Control，进行与之前设置的重力关联，点击此控制条件设置按钮，进入设置界面。

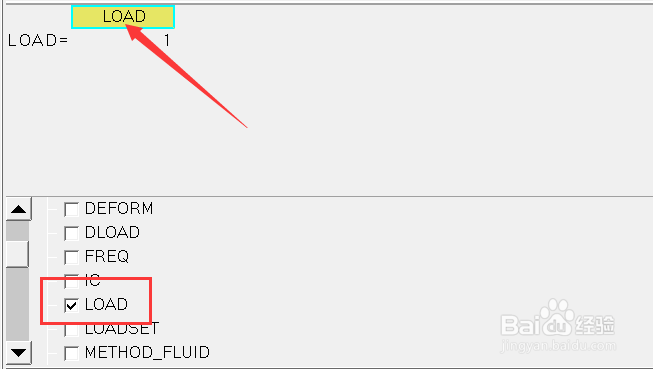

9、在列表中勾选Load，并将箭头所指选项对应编码，与之前的重力编码关联。点击箭头上方岳蘖氽颐按钮，即可打开新界面，选择设置的重力，即可实现关联。这样该求解器下，设置重力及重力格式，介绍完成。
