UG12.0练习三维建模一千零九十三之三角星

1、如下图所示，打开UG12.0软件，新建一空白的模型文件，另存为：UG12.0练习三维建模一千零九十三之三角星

2、执行【拉伸-XY平面】，直接进入草图。

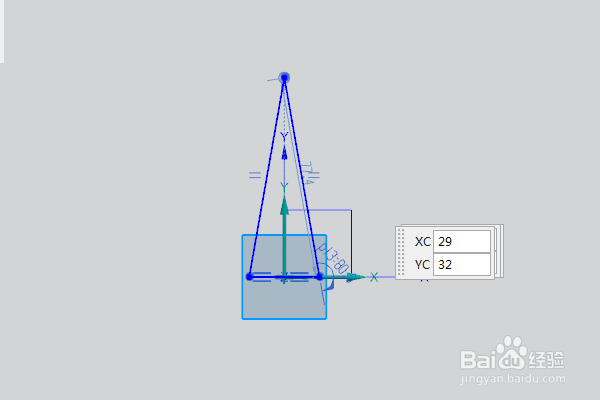

3、激活轮廓命令，画一个三角形，添加几何约束，重合，相等，双击修改角度为80，

4、激霰翌倡戈活工具栏中的阵列曲线命令，选择三角形，布局为圆形，指定点：坐标原点，设置数量3，节距角120，点击确定。

5、激活快速修剪命令，修剪成一个空心的三角星轮廓，点击完成，退出草图。

6、设置限制：0开始，10结束，拔模从起始限制，角度60，点击确定。

7、点击工具栏中的镜向命令，要镜向的特征选择拉伸特征，镜向平面选择XY平面，点击确定。

8、藏基准坐标系，显示设置为着色，调出真实着色编辑器，设置全局材料铜，至此，这个简单实体就建模完成，本次练习结束。
