CAD中动态块怎么编辑/分解重组?

1、一、修改动态块1、先从“图库面板”中插入所需设备的图块

2、点击动态块的“蓝色的基点“可”输入尺寸“或”直接拖拽“调整尺寸

3、回车确认后即可得到修改尺寸后的图块，因为是动态块所以只有方形得到拉伸，圆形不会跟着变形

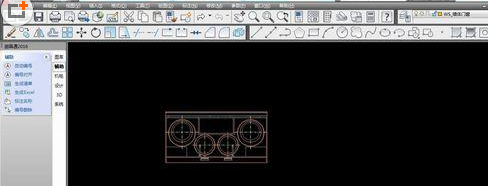

4、二、分解再重组块动态块是不能直接被保存的所以需要先分解再重组块。选择图块，点击“分解”

5、回车确认后就得到被分解的图块，在选择图块就发现图块变成了零件

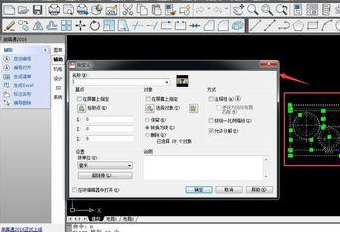

6、下面进行块重组，选择需要组成块的设备零件，然后输入快捷键B，再回车弹出块定义窗口

7、输入块名称---然后通过“拾取点”选择块的机电，一般选择设备背面，这个设备在左下角---然后点击确认

8、希望能够帮到你
