CAD机械设计82定律：[4]图框的设计标准及套用

机械制图对图框、标题栏、明细栏有相应的标准，我们在用CAD进行设计的过程中，新建CAD文件时，可以选择GB开头的样板文件作为样板，里面就自带有符合国标的图框。不过由于各公司的历史习惯及应用需要不同，图框都是各有各特点的。本经验将介绍如何在文件中插入标准图框、介绍除了标准图框外实际应用中还需要什么，以及如何在不同比例的图纸中套用不同的图框（scale缩放命令的使用技巧。）

工具/原料

autocad2007以上版本

如何在文件中插入标准图框

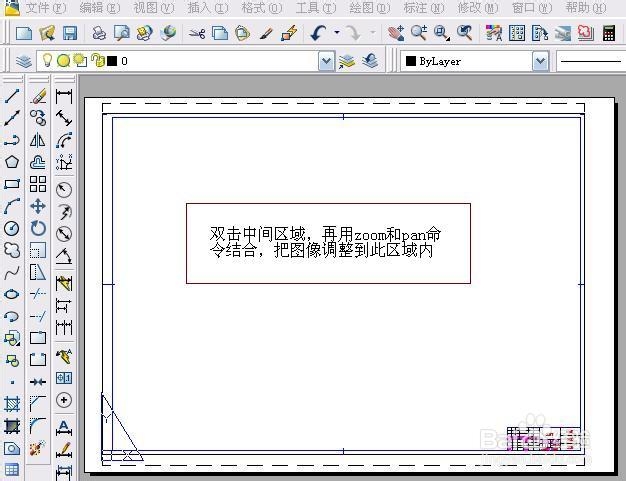

1、一种方法是直接用GB开头的样板文件开始画图，图框已固定在图纸空间。我们在模型空间画好图后，切换到图纸空间，双击图框中空白区域，输入z空格a空格，再用鼠标滚轮籽疙牢阖调整合适大小，即可把整幅图纸嵌入到图纸空间中。这种方法比较方便快捷，打印时，先切换到图纸空间，再进行打印，打印范围都不用再另外设置了。虽然这种方法比较标准，但是我发觉很多公司都习惯在模型空间看图，而图框上有很多参数是在打开图纸或编辑图纸时需要看到的，所以将要介绍的第二种方法在今天也有很大的实用性和必要性。

2、第二种方法同样以GB开头的样板文件新建图纸，切换到图纸空间，选择图框，复制，再粘贴到模型空间中，用scale命令缩放图框至合适大小，再套到CAD图中。注意：CAD图通常是按1:1画出来的，不能用scale来缩放画好的图来适应图框。scale命令的使用技巧请接着看下去。

除了标准图框外实际应用中还需要什么

1、Gb图框并不是不可修改的，实际应用中，GB的标准不可能满足所有应用单位的要求，所以一般很少单位会直接套用GB图框，都会在此基础上增加一些自己的特色，这种特色化，对各企业间图纸交流还是有一定好处的。下面就图框的DIY提一些建议。

2、一、加上本公司的企业标志可以在图框的单位名称旁边，加上本公司的标志，这样便于加深一些看图纸的客户对公司的印象，毕竟标志比起文字要醒目得多，也是区别于其它公司图纸的重要特色。

3、二、增加版本标志及说明栏实际应用中，图纸因为出错、改良、技术更改等要作出改动，那么在图纸中增加版本标志、版本编号、版本说明就很有必要了。一般新的版本出来后，旧的版本需要全部回收处理....再多就是题外话了。

4、三、如果是装配图，还需要加上零件明细栏。

5、四、增加所用的视角画法标志我国机械三视图采用的是第一视角画法，而世界各国采用的画法不同，所以，当需要与其它公司交流图纸时，注明本单位采用的是第几视角投影，就很有必要，不然的话，有可能对方读图时，产生很大的误解。提示：我们如果能提供客户习惯的视角画法的图纸，更有便于与客户交流。

图框的套用、scale命令缩放技巧

1、当需要在模型空间中套用图框时，我们需要用scale命令对图框进行缩小或放大，以适应所画的图像。下面介绍这个命令的应用技巧，以方便快捷地缩放到合适的大小。说明：本步骤前提是应用单位出图对比例没有过于严格的要求。实际上，为了便于出图，行业内很多公司的图纸都不会严格按照比例，标题栏中的比例，标上最接近实际比例的数值，或者干脆不标，毕竟谁也不会用尺子来量图纸尺寸吧，是不？

2、Scale命令缩放到指定比例的方法：首先选择图框或需要缩放的图像，然后按癔癍哂瘌顺序输入以下命令sc->空格->.5->空格 结果：缩小0.5倍，注意到0.5可以写为.5，省不少时间呢！sc->空格->10->空格 结果：放大10倍不过对于图框的缩放，用肉眼来观察需要多大的比例，这需要很准确的眼力，所以，通常我们需要一个参照，尽量一步就把图框缩放到合适的大小。

3、Scale命令参照缩放的办法参照缩放可以一步把目标缩放到需要的大小如下图，目测下，目标大小只有图框的约0.25倍，但直接输入比例缩放也许会有较大偏差，我们可以用rec命令，给目标画一个矩形框作为缩放的参照。然后输入命令：sc->空格->点击或圈选图框->空格->选择基点(随意点一个位置即可)->R->空格->指定参照长度(如下图点图框A点)->再点B点->P->(如下图点矩形框C点）->再点D点。这样即可把图框缩放到适合图像大小，最后用Move命令把图框移动到图像外就可以了。说明：参照的原理就是先指定参照长度，再指定目标长度。这两个长度可以用鼠标大概地在图中点出，不一定需要辅助的矩形框。这样做比目测准确，比计算比例快捷。缺点就是比例不一定符合国家标准（但打印出来的图纸会比较满屏）。
