9015三极管原理图管脚排列

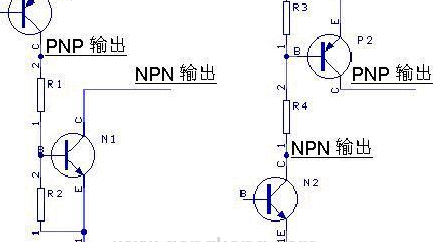

如图所示：
9015 结构：PNP
集电极-发射极电压 -45V
集电极-基电压 -50V
发射极-基极电压 -5V
集电极电流 0.1A
耗散功率 0.45W
结温 150℃
特征频率 平均 300MHZ
放大倍数：A60-150 B100-300 C200-600 D400-1000
扩展资料：
电子三极管 Triode （俗称电子管的一种）
双极型晶体管BJT （Bipolar Junction Transistor）
J型场效应管Junction gate FET（Field Effect Transistor）
金属氧化物半导体场效应晶体管 MOS FET ( Metal Oxide Semi-Conductor Field Effect Transistor)英文全称
V型槽场效应管 VMOS （Vertical Metal Oxide Semiconductor ）
注：这三者看上去都是场效应管，其实金属氧化物半导体场效应晶体管 、V型槽沟道场效应管 是 单极（Unipolar）结构的，是和 双极（Bipolar）是对应的，所以也可以统称为单极晶体管（Unipolar Junction Transistor）。
其中J型场效应管是非绝缘型场效应管，MOS FET 和VMOS都是绝缘型的场效应管。
参考资料来源：百度百科-90三极管
