SolidWorks simulation模拟入门教程（三）

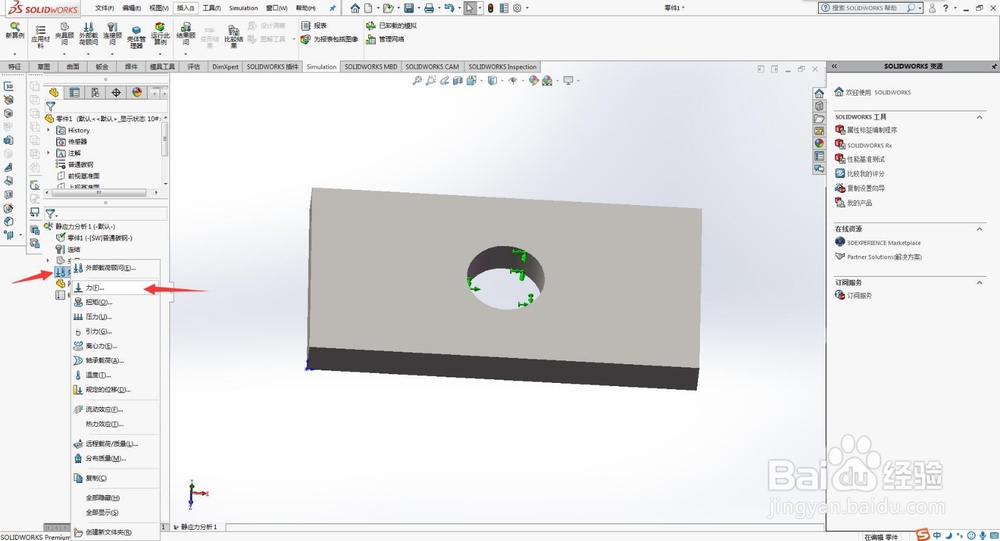

1、在状态树选中外部载荷，右击选择力（这里有多种载荷形式，酌情选择）

2、然后我们选择施加载荷的特征，这里选中右侧的面，并设置该力的大小为5000N（如果显示的作用力方向反了，可以勾选左侧的反向按钮），点击确定

3、这一步我们开始设置网格。选中网格右击，选择圣城网格。这里我们模型简单，只需简单生产网格即可，无需应用网格控制。

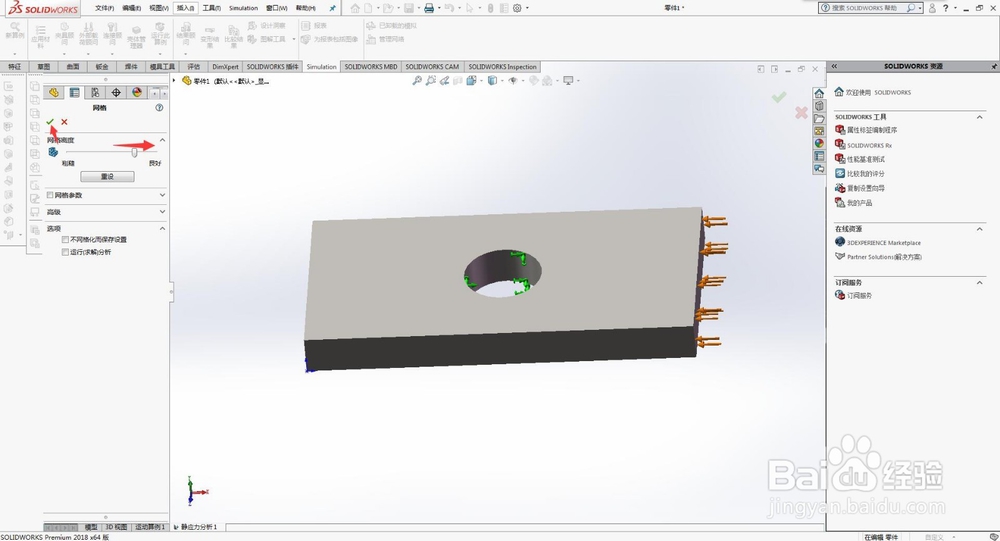

4、在网格窗口，我们可以调整网格密度条，向右滑动网格变得紧密，模拟效果更接近实际，然后确定

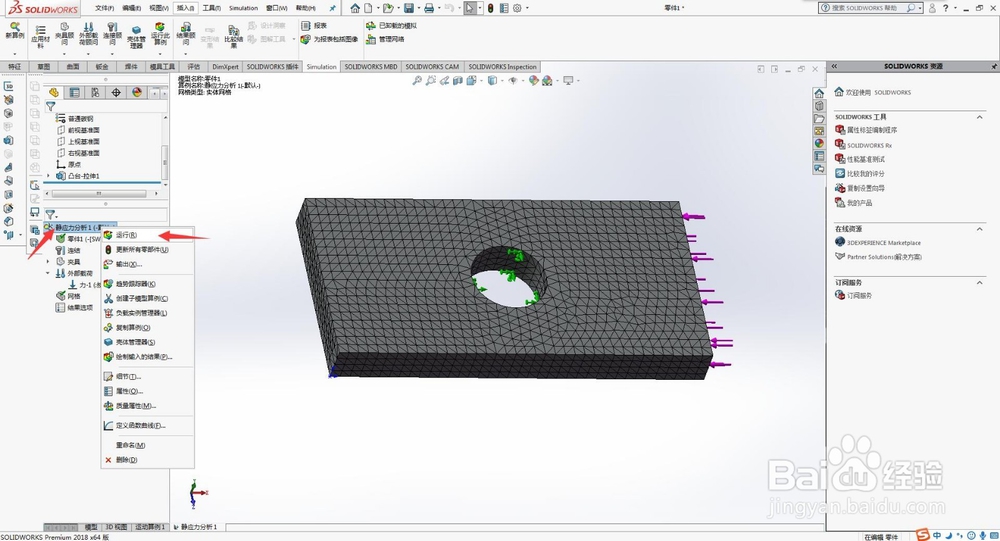

5、网格生成需要时间，这和电脑配置及模型的复杂程度有关联。生成后我们选中静应力分析，右击选择运行

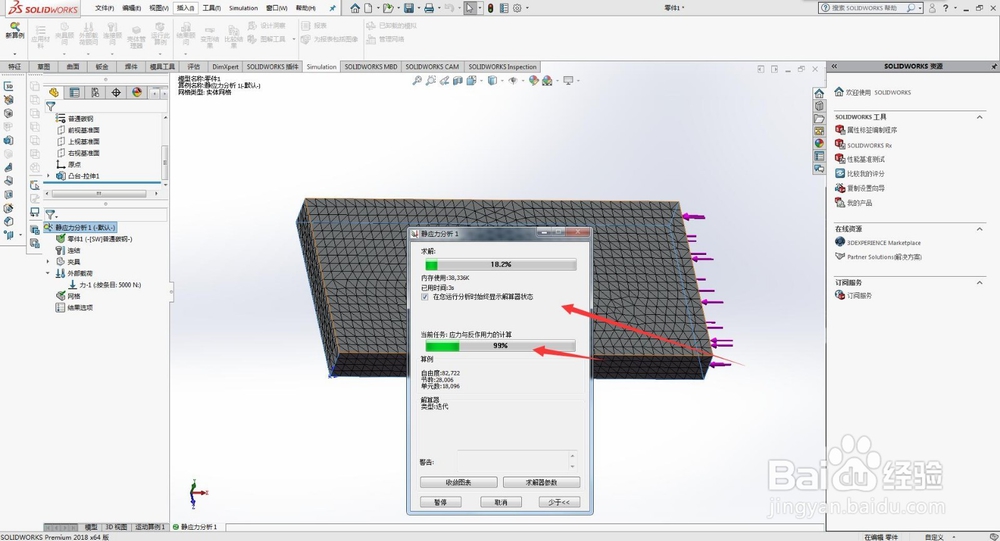

6、如图所示，点击运行后软件开始解算，如图，我们可以看到进展情况，同样计算耗时跟我们电脑配置及模拟的复杂程度有关联。只需耐心等待即可。（点更多会出现当前任务进度条）

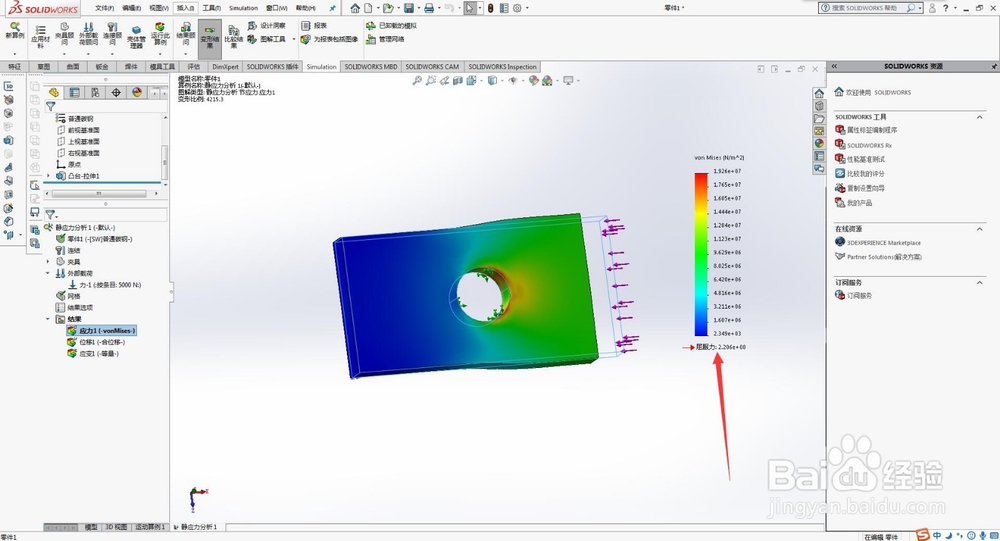

7、最终出现结果，这是按比例放大后的应力状态，右侧是不同颜色代表的应力值，双击左侧位移，应变还可查看模型的位移及应变情况
