CAD如何标注数据

1、首先我们打开C钽吟篑瑜AD软件，进入软件之后，使用Ctrl+N新建一个文件，或者直接从文件-新建创建文件。创建文件好之后，我们观察上方的菜单栏，包括文件，编辑，视图，插入，格式，标注等，如下图所示。

2、接着我们点击标注菜单栏，可以看到有快速标注，线型标注，对齐标注，弧长标注，点标注等，如下图所示，小编今天就主要以常见的标注进行讲解。

3、第一个，快速标注。快速标注可以选择多条线段，系统会自动为所选的线段进行标注。当选中的线段，线段会变黑，选中完成，按下空格键，选中标注位置即可，如下图所示。

4、第二个，线性标注。线性标注只能为两条互相平行而且只能标注两条线段的垂直距离，当选中线段之后，系统会提示你继续选中线段，选中两个线段之后，就可以进行标注了。

5、第三个，对齐标注。对齐标注可以对任意两条线上的两个点间的距离进行标注，只需要选中两个点，系统会自动在两点之间的连线的垂直上方进行标注，如下图所示。

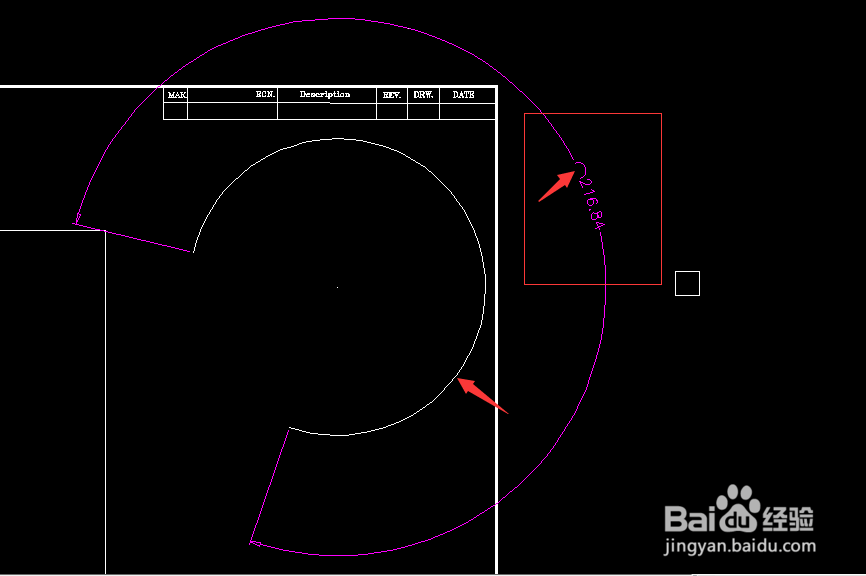

6、第四个，弧长标注。弧长标注比较简单，就是对所画弧长进行标注，只要我们选中弧长标注，然后选择想要标注的弧，就可以进行标注了，如下图所示。

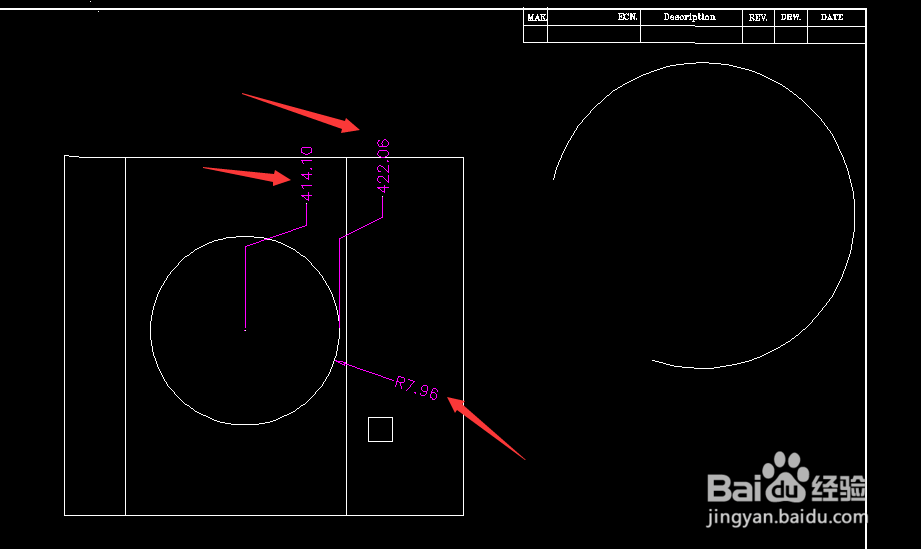

7、第五个，坐标标注。坐标标注也比较简单，主要对当前点的横坐标进行标注，我们随机标注两个点的横坐标，横坐标相减，就是这两个点之间的在X轴上的距离如下图所示。

8、第六个，半径和直径标注。半径和直径标注主要用于半圆货圆。选中正圆或者半圆，系统会自动对圆的半径和直径进行标注，如下图所示。

9、第七个，角度标注。角度标注也是我们在程序设计中比较常用的，，对 两个直线，线段，点对线之间的角度进行标注，我们选中两条不平行的直线，然后按下空格键，调整标注的位置即可，如下图所示。

10、好了，今天的CAD如何标注数据教程就为大家介绍到这里，对于新学者来说，只有多学多练，才可以快速掌握标注的的方法，从而最终变成自己的知识。
