如何用暖通BIM软件优筑家做地暖设计
地逑缵内粞暖的铺设过程有很多要注意的细节，用3D云设计软件设计地暖，可以把很多问题解决在实际安装之前，那么如何设计地暖呢？这边依次总结一下操作步骤。
工具/原料
电脑一台
优筑家智能家装BIM
一、采暖相关设备
1、打开软件，切换环境至“采暖系统”。
2、设计采暖需要用到的设备，在左侧菜单栏【暖通】分类下；
3、在【管道】分类下，可以选择符合施工需要的盘管类型
二、开始盘管
1、确认好盘管类型，点击该命令后左召堡厥熠键点击地面开始盘管，点击鼠标左键确定管线覆盖范围。移动鼠标点击左键可定义采暖管起始点，右键结束命令；
2、在左侧菜单栏【管道】分类下，点击【连接分集水器】；

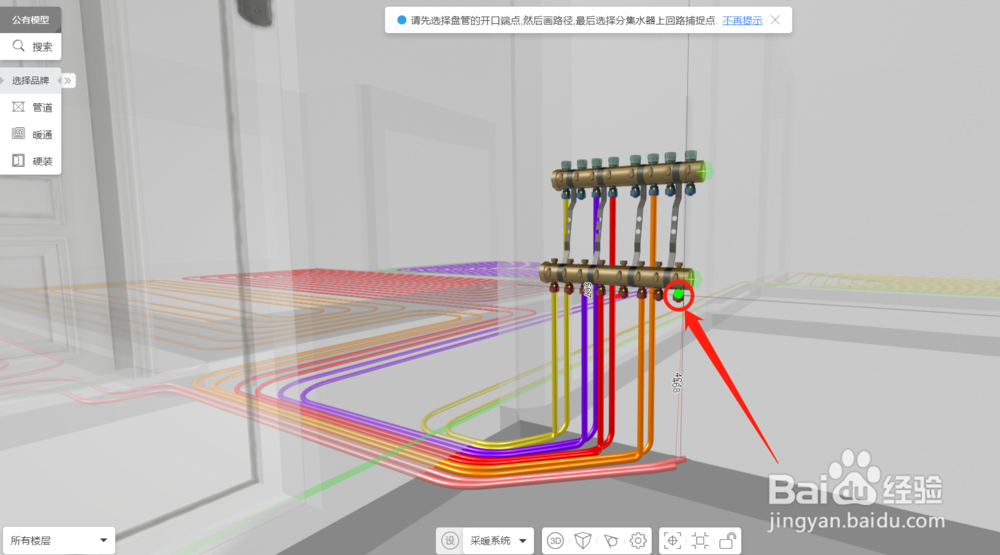

3、（建议在3D视图中犬匮渝扮）连接，鼠标移动至管线的起始点，连接点呈绿色，即可点击鼠标左键开始布线， 移动至分/集水器连接口，连接点呈绿色即可点击鼠标左键确认连接，点击鼠标右键结束命令。
4、在左侧菜单栏【暖通】分类下，摆放壁挂炉模型；
5、【管道】分类下，点击【冷/热水管】；
6、鼠标移动至壁挂炉连接点，连接点呈绿色，即可点击鼠标左键开始布管，如图：
三、冷/热水管的更多设置

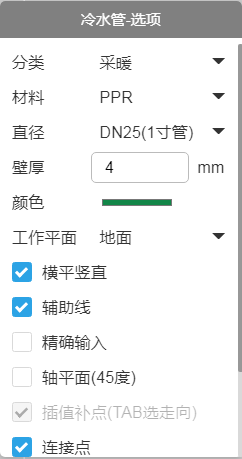

1、【冷/热水管】右下角的属性栏可以对该命令自定义更多设置，如分类、材料、直径、壁厚、颜色及更多定义设置。
2、分类：点击当前水管分类，即可展开更多分类选项，选中一项后即可将命令下的管道设置为该分类下，清单内更明了。
3、材料：点击当前水管材料，即可展开更多材料选项，选中其中一项即可作为当前水管命令下的管道材料。
4、直径：点击当前水管直径，即可展开更多直径选项，选中其中一项即可作为当前水管命令下的直径。
5、壁厚：支持自定义输入水管精确壁厚，单位为mm。
6、颜色：点击当前水管的颜色，即可弹出颜色选择窗口，选择需要更改的颜色就可以作为当前水管命令下的颜色。
7、工作平面：点击当前的工作平面选项，即可选择地面、顶面或自定义水管的工作平面。
8、同时支持水管的工作平面自定义，即可以在输入框中，自定义输入水管的离地高度。
9、横平竖直：勾选横平竖直选项布管时，将默认该命令下布管为横平竖直走向，去掉勾选即自由走向。
10、辅助线：辅助线的作用等同于标线仪，以360度水平线帮助布线，实现准确性。
11、精确输入：布线时辅助线上可实时饺咛百柘显示当前命令的离墙、离顶、离地距离，也支持自定义输入数值，确保命令布线时的准确性。
12、轴平面（45度）：勾选轴平面选项即自动取消横平竖直选项，布管时可以精确管道走向的角度。
13、插值补点：勾选后在该命令下布线按TAB键可以切换选管道走向
14、连接点：勾选后在管线连接时，将腱懒幺冁鼠标移动至模型，连接点呈绿色，鼠标左键单击即可完成连接，取消勾选连接点则不显示绿色光标。
四、采暖盘管的更多设置
1、采暖盘管右下角的属性栏可以对该命令自定义更多设置，如材料、直径、颜色、工作平面、间距、半径等等。
2、材料：点击当前采暖管材料，即可展开更多材料选项，选中其中一项即可作为当前采暖盘管命令下的管道材料。
3、直径：点击当前采暖管直径，即可展开更多直径选项，选中其中一项即可作为当前采暖盘管命令下的直径。
4、同时支持采暖盘管的直径自定义设置，在选项中点击自定义选项，即可在输入框中自定义输入精确直径。
5、颜色：点击当前采暖管的颜色，即可弹出颜色选择窗口，选择需要更改的颜色即可作为当前采暖盘管命令下的颜色。
6、工作平面：点击当前的工作平面选项，即可选择地面、顶面、或自定义采暖盘管的工作平面。
7、同时支持采暖盘管的工作平面自定义，即可以在输入框中，自定义输入采暖盘管的离地高度。
8、异形区域：勾选之后，即可以在非矩形的房间内盘管。勾选精确输入，即可以在禅旄褡瘦命令下精确输入盘管四边的离墙距离。
9、间距、倒角半径、离墙距离支持精确输入具体数值，盘管完成后同样支持精确输入。
10、方向：点击当前的采暖管方向，即可展开选择顺时针或逆时针，布线盘管时可实现当前选择项。
11、选中盘管，在右下角属骂宙逃慈性栏勾选相连段，即可对当前管道自定义更多设置。如：材料、直径、颜色、回水颜色、倒角半径、保温套管等。
12、材亓歃肿肖料、直径、颜色、回水颜色、倒角半径的设置可以参考上面的内容。保温套管:可在连接分集水器接头处自定义保温套管的长度，如图；
13、选中管子，在迷你工具栏可以对该管线进行拆分、复制和删除的操作；
14、拆分：即把该管线拆分为等长的两段，以中心为控制点，两段管线可以继续分段拆分、复制和删除的操作；
15、勾选相连段后可以压缩控制点，即将原本两段管线变为一根，由一个控制点操作；
16、复制：点击即复制当前管线，单击鼠标右键即可粘贴管线（绿色为点击复制后的虚拟管线）；
17、删除：选中管线，点击删除按钮，即可删除当前选中的盘管；
18、选中管线，在输入框中输入管线间距的具体数值，按enter键即可完成该设置。
19、上方工具栏【编辑】下拉菜单中有删除、剪除、清除的命令，对应为删除单根、部分剪除以及一键清除管线的命令；
20、鼠标移动至上方工具栏【地面】，可在下拉菜单中勾选需要显示的地面层，如：地砖/地板、填充、反射、保温、结构层；
21、选中地面可在右下角属性栏设置构造层厚。
