示波管中xy偏转板的作用

1、示波管主要用在仪表方面，是作为观察电流波形和电压瞬间变化规律的显示设备，主要部件有包括电子枪，偏转板，后加速级，荧光屏，刻度格子

2、偏转板是其关键部件，一般包括X轴偏转板，Y轴偏转板两块板，而且Y轴偏转板在前，X轴偏转板在后，且Y轴灵敏度较高

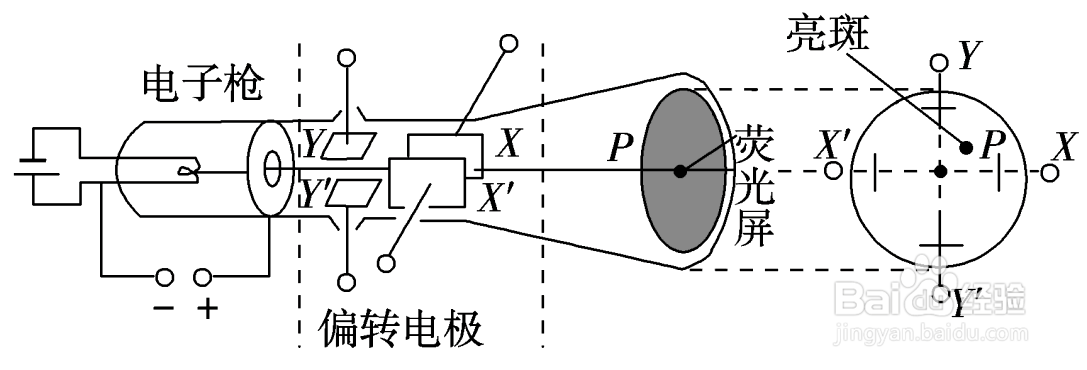

3、偏转板是偏转系统的重要组成部件，偏转系统用来控制电子射线方向，使荧光屏上的光点随外加信号的变化描绘出被测信号的波形，一般由两对互相垂直的偏转板组成偏转系统

4、也就是说偏转板的作用主要是控制电子射线的方向的，信号经过放大电路放大后加到Y轴偏转，就会在荧光屏污僻莆姆产生上下跳动的波形；而X偏转加频率信号使光斑水平移动，在屏幕上产生波形的水平动态

5、也就是说，示波器上看到的波形正是XY偏转板产生的电场力控制电子束在荧光屏上描绘的结果，通常在X轴平孰胨噤偏转板加锯齿波扫描电压，在Y轴偏转板加信号电压，这样就可以实现各种波形显示了

6、在偏转系统中，两对偏转板分别加上电压，使两对偏转板间各自形成电场，分别控制电子束在垂直方向和水平方向偏转
