ANSYS和Proe如何关联

1、注意：1、连接目录是proe的 安装目录（不是启动目录），2、版本，proe4.0佯镧诱嚣只能与ansys10.0以上的连接，proe5.0只能和ansys12.0以上的连接，16.1版本目前兼容问题没有测试。

2、具体步骤：1、在ANSYS中选择红框中的选项

3、出现下面的选项板

4、点击next后出现第一个选项是Proe安装路径第二个选项是Proe启动路径

5、next之后会出现下面的选项板，点击第三个选项

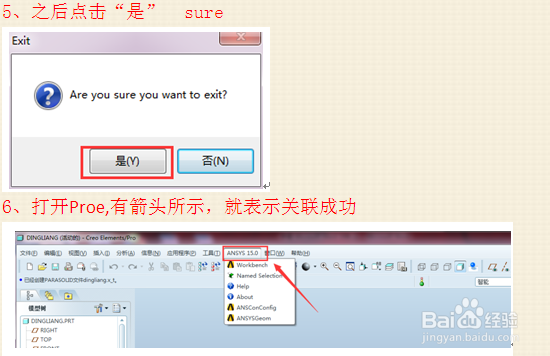

6、点击“下一步”

7、这里就要将最蔡龇呶挞关键的一步了。首先最好把Proe和ANSYS的工作目录设置成同一个文件夹。如果我们不这么做就会出现模型导入不到ANSYS WORKBENCH的情况。我们把画好的模型在Proe中打开，记得一定要进行保存操作，也就是把模型保存到工作目录中。

8、有如下提示

9、然后再打开的ANSYS中双击Geometry

10、鼠标右击Attach1,选择Generate

11、然后就可以看到我们的图形完整的导入到ANSYS了
