怎么读630油泵电路图

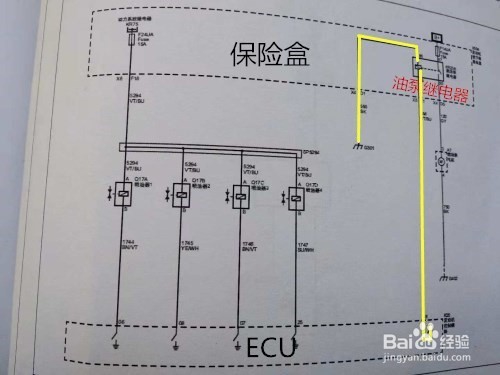

1、油泵继电器控制端。电路图上可以看出油泵继电器的控制端电源是从电脑模块ECU提供，这与小编之前写的电路图供电系统不一样。当ECU检测到起动信号后就会给油泵继电器线圈提供电源。

2、油泵继电器输出端。当起动条件满足时，继电器线圈吸合，内部开关关闭，电流从保险丝、继电器后到达油泵，油泵工作。

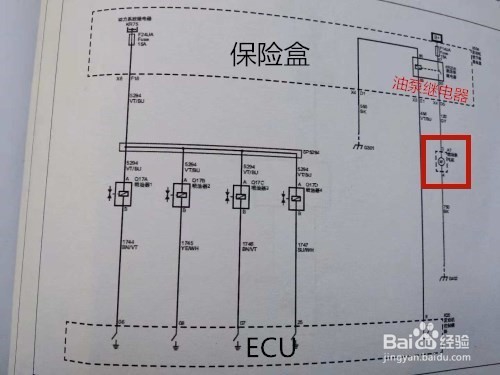

3、汽油泵。油泵上只有两根线，油位传感器并没有标注出来，一般油泵的电阻在5到10欧姆左右，可以通过测量油泵电阻来判断好坏。

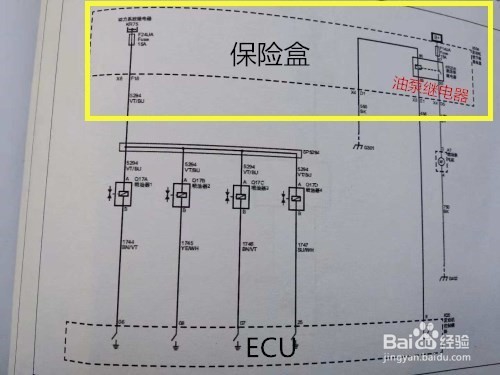

4、保险丝盒。每个汽车上都有保险丝盒，主要通过保险丝、继电器向汽车上用电设备供电，在这个电路中可以看到油泵保险丝、喷油嘴保险丝、油泵继电器，对汽车电路检查时一定不能忘掉保险丝盒这个关键部件。

5、喷油嘴。油泵把汽油泵出后，会在管内形成高压的液体，这时ECU就会控制喷油管线路接地，喷油嘴工作，发动机运转。
