如何学习H3CNE课程第13讲生成树协议

1、交换网络中如果存在环路，会出现大量重复数据帧导致拥塞，STP协议是很好的解决环路算法。

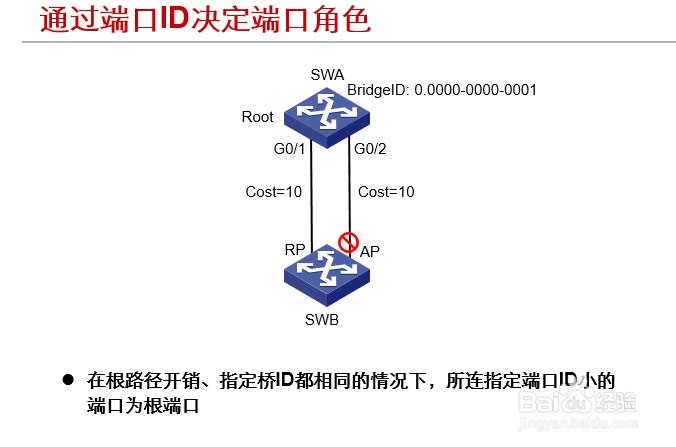

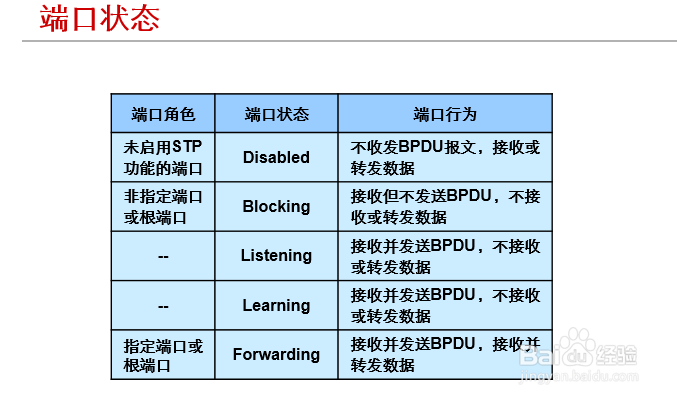

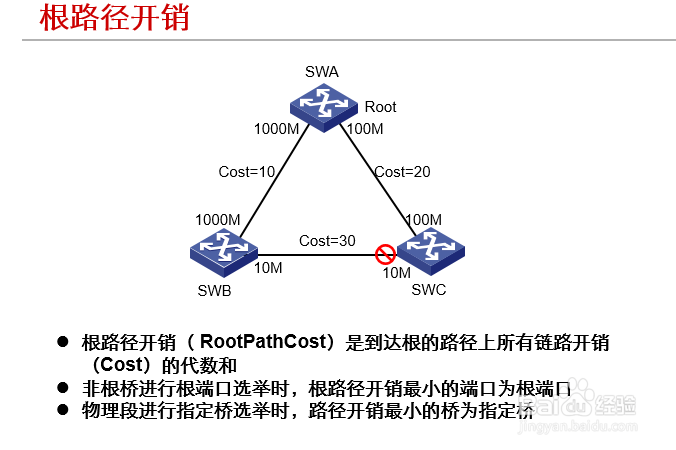

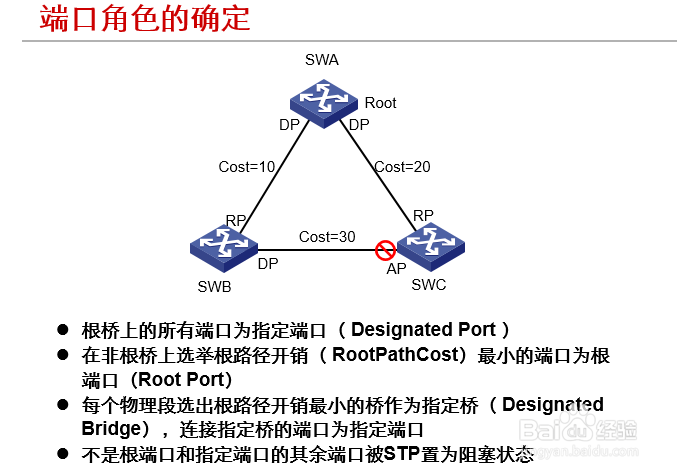

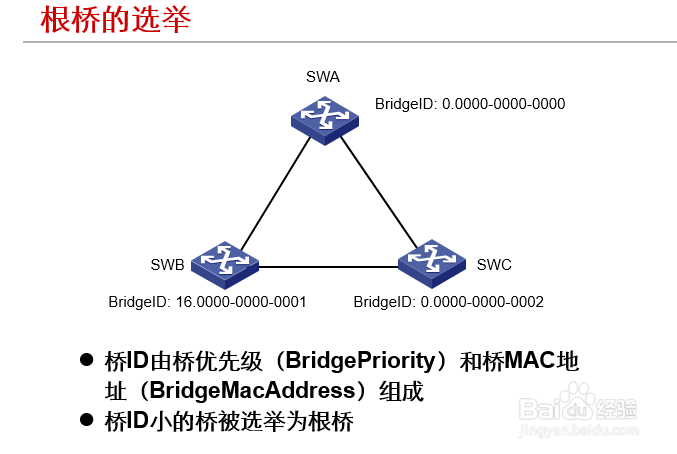

2、运行STP协议的网络设备若发现环路，会有选择地阻塞某些端口防止环路，交互信息采用的报文是BPDU。STP协议通过根桥选举、端口角色确定等步骤完成算法，如图所示。

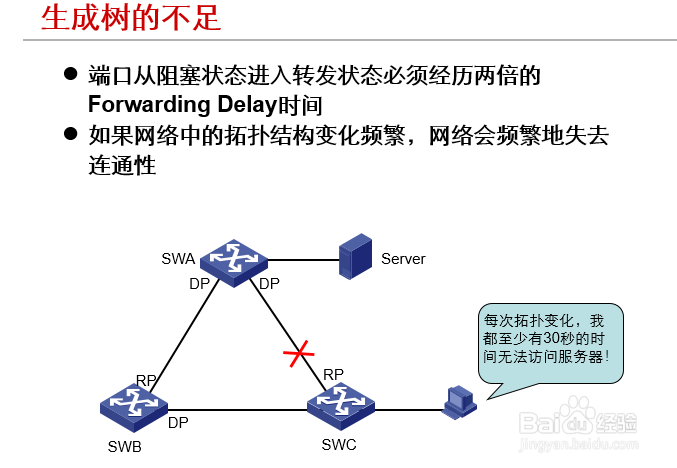

3、运行STP协议的网络拓扑如果变化频繁，网络的连通性需较长时间恢复。

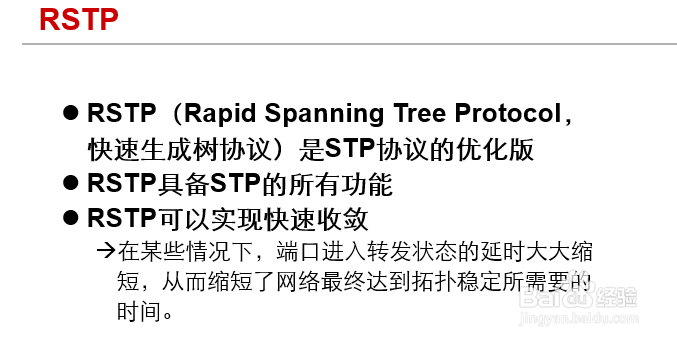

4、RSTP是从STP算法发展而来，不同之处在于网络连通性恢复较快，如图所示。

5、STP/RSTP使用统一的生成树，存在的问题如图。而通过MSTP协议，可以在网络中定义多个生成树实例。

6、三种生成树协议各具特性，比较如图所示。

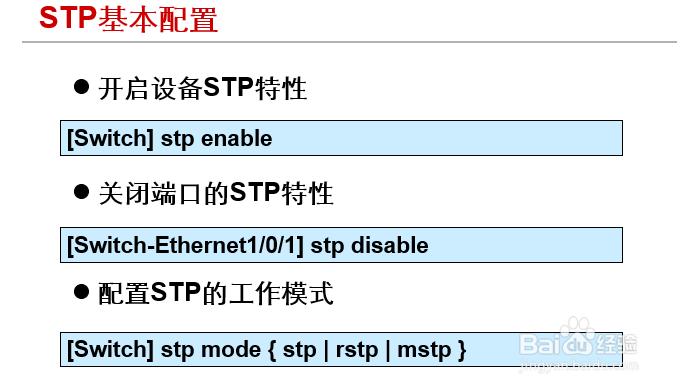

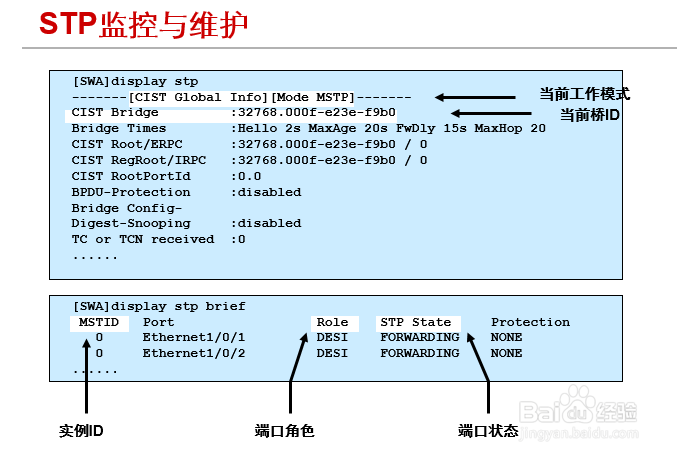

7、生成树协议的配置命令、示例，如图所示。

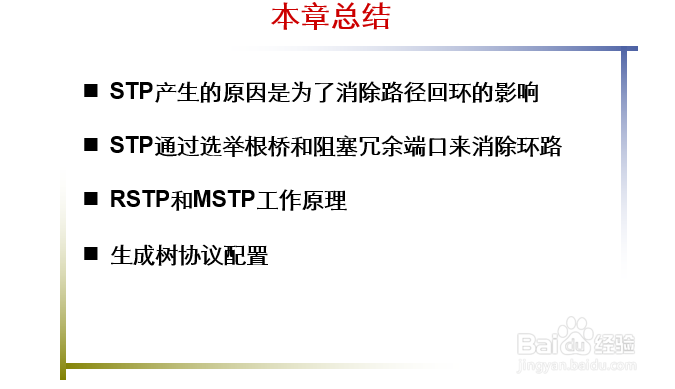

8、结束语
