塑胶件结构设计：一体式悬臂梁按键的设计

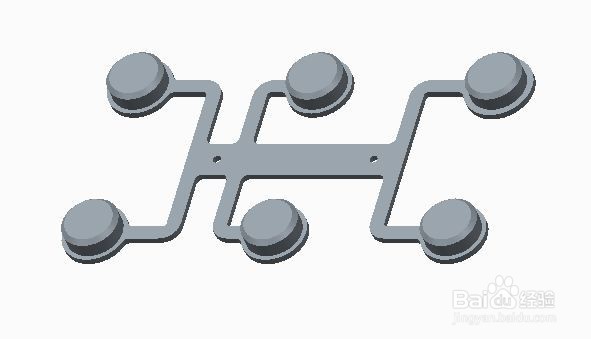

1、常见的悬臂梁一体按键结构如下图所示，主要结构由按键、悬臂梁，热熔柱和孔共同组成。

2、悬臂梁的厚度一般为：0.8--1.0mm，最薄0.6mm；悬臂梁的宽度一般为：1.5倍-2.5倍厚度，一般不超过2.5mm；

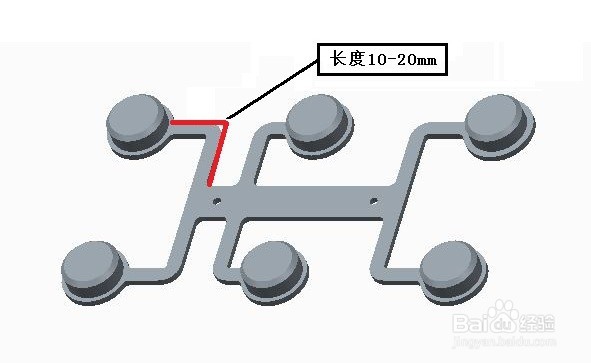

3、悬臂梁的长度一般介于10mm-20mm之间。

4、悬臂梁按键需要借助热熔柱和孔的配合来固定在外壳上，热熔柱的锂淅铄旰直径为0.9mm，与空的配合间隙为0.1mm，热熔柱需要高出悬臂梁表面0.8mm。热熔柱顶部需要倒圆角方便装配。

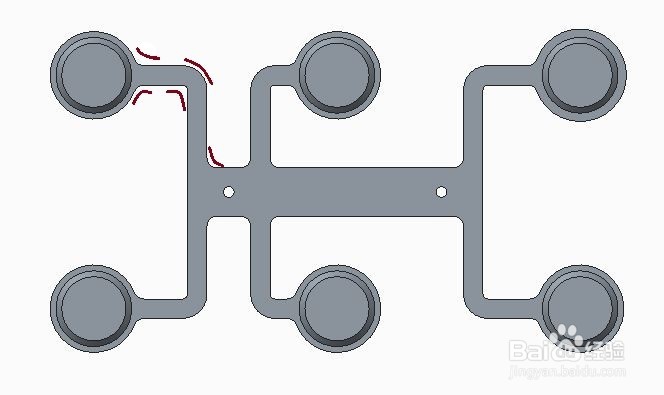

5、为提高悬臂梁强度，各个臣鬲褊皿拐角的连接位置都需要倒圆角增加强度。悬臂梁的长度，宽度，厚度，都影响按键的力度，手感和强度，三者之间需要合理配合以达到设计要求。
