如何对块进行编辑

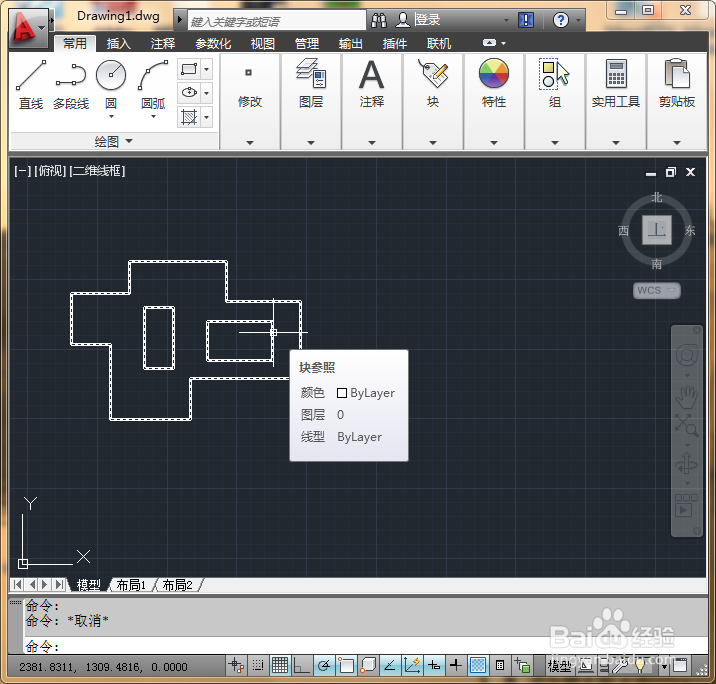

1、打开CAD，我这里画了一个简单的图形，外圈加里面两个长方形，把三个图形放在一起做了一个块。

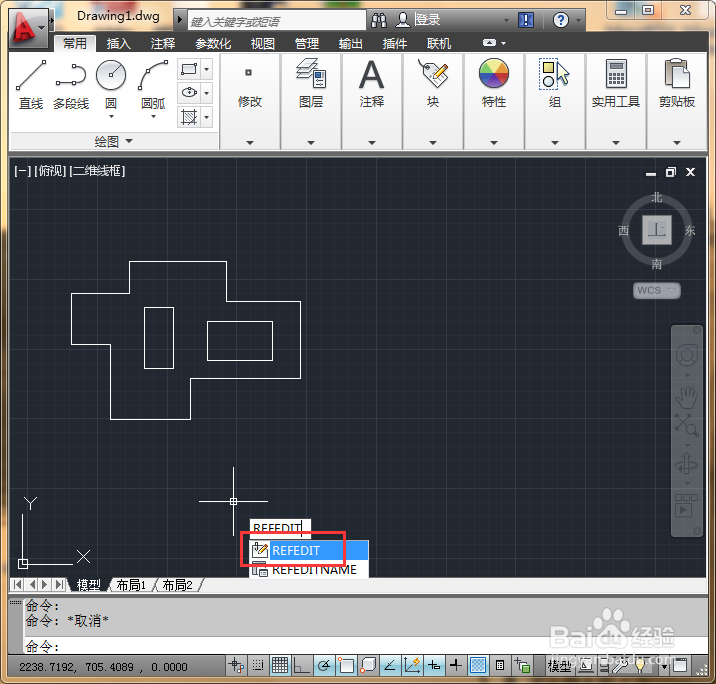

2、如果不把图形炸开的话，那就要使用一个修改块的命令，refedit.

3、点击enter之后会提示你选择参照，我们这里就选择这个块。

4、出现参照编辑对话框，这个可以按默认选择。

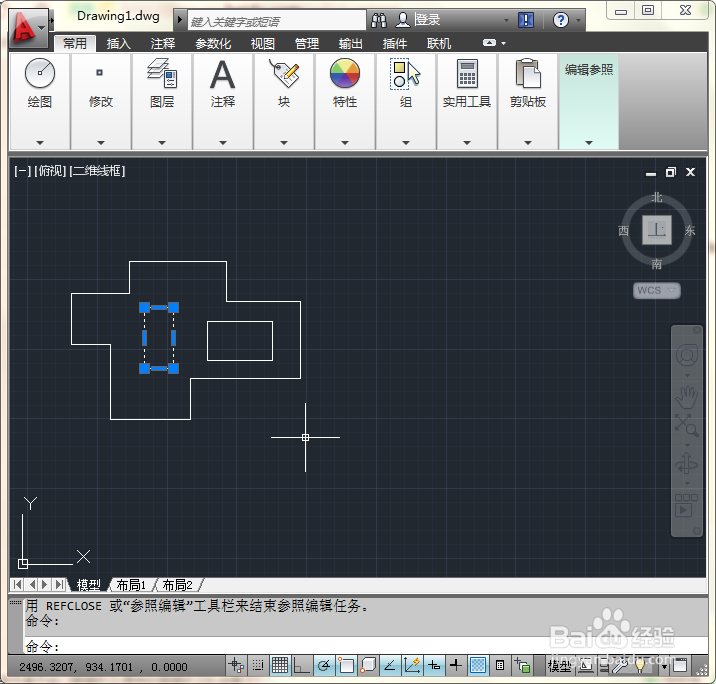

5、然后选择自己需要编辑的图形进行编辑。如下图，已经可以选择其中的一个长方形了。

6、这里就把这个长方形缩小一半吧，变成下图所示的样子。

7、然后输入refclose，用这个来关闭块编辑。

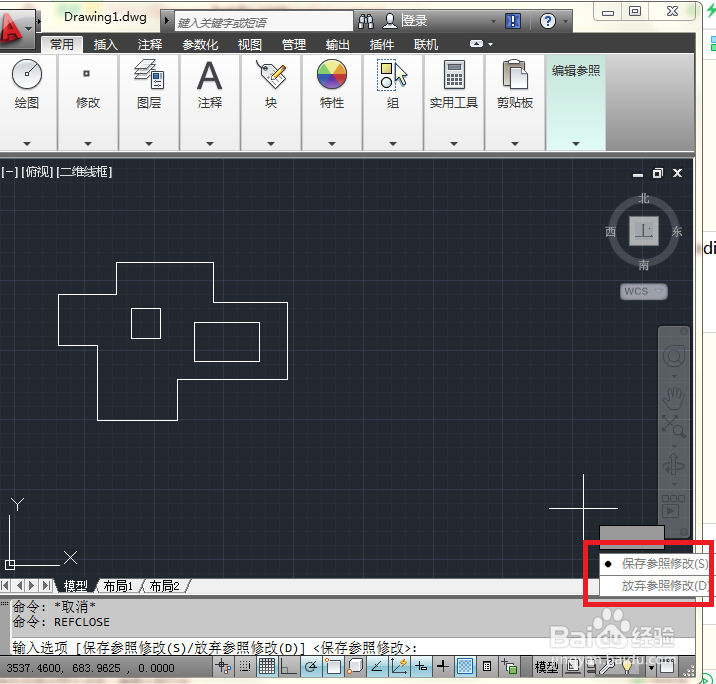

8、会提示你是否保存参照修改，如果不保存那不就是没修改吗，这里选择保存。

9、然后回到模型中，发现这里更改了块中的一部分，而且这个还是一个块。
